激光錫焊領域焊接頭種類說明

激光焊接機作為一種新型的焊接設備，近年來表現優越，這種高精度的激光加工方法不管是效率還是穩定性方面，都遠遠超越傳統的加工方式，為企業創造非凡價值。

激光焊接頭作為激光焊接機的核心部件，是一種激光輸出裝置，根據所焊接樣品種類的不同，需要用到不同光斑的焊接頭來實現焊接。下面松盛光電來匯總不同光斑的激光焊接頭的主要特點與應用案例。

1.同軸視覺單聚焦激光焊接頭

該焊接頭的光斑形狀為圓形，激光形成的點徑最小可以到0.1mm,送錫裝置最小可以到0.2mm,可實現微間距貼裝器件,Chip 部品的焊接?？蛇x擇帶測溫和不帶測溫的，如果加工件需要在溫度模式下恒溫焊接則可以選擇加裝測溫模塊。

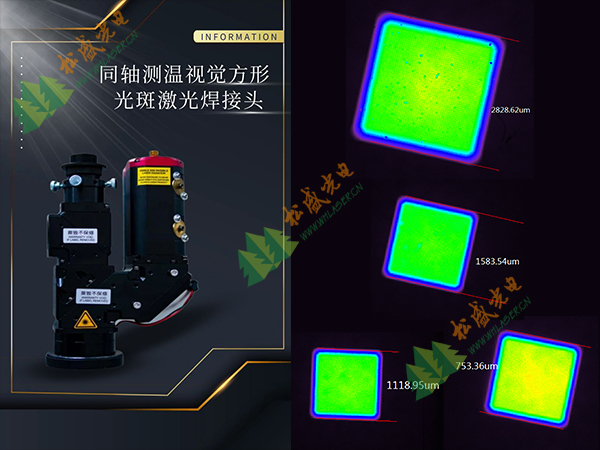

2.同軸視覺方形光斑激光焊接頭

該焊接頭通過先進的光學整形方式使聚焦的光斑為正方形，采用復合透鏡結構，有效消除激光單片透鏡聚焦帶來的光暈、光環等聚焦不良現象；光斑能量極為均勻，平頂光分布；其尺寸有3*3，6*6，8*8三種規格可選。同樣也是可選擇帶測溫和不帶測溫的，如果加工件需要在溫度模式下恒溫焊接則可以選擇加裝測溫模塊。

3.同軸視覺條形光斑激光焊接頭

該焊接頭的光斑形狀長方形，其實現原理與方形光斑焊接頭類似；光斑能量極為均勻，且光斑為平頂光，它具有高度均勻性的特點。條型光斑有1*2，2*3，2.5*5等六種規格可選。同樣也是可選擇帶測溫和不帶測溫的，如果加工件需要在溫度模式下恒溫焊接則可以選擇加裝測溫模塊。

4.同軸視覺條形光斑XY可調激光焊接頭

該焊接頭的光斑形狀與條形光斑焊接頭的區別在于其X，Y軸方形可調，光斑條形長寬可調節最小尺寸為0.4X0.8。光斑最長能達到20mm，最寬能達到7mm。同樣也是可選擇帶測溫和不帶測溫的，如果加工件需要在溫度模式下恒溫焊接則可以選擇加裝測溫模塊。

5.同軸視覺激光可調焦焊接頭

該焊接頭的光斑形狀與單聚焦焊接頭的一樣，為圓形光斑，其區別在于可調焦準直，光斑大小可調。同樣測溫模塊可選；光斑能量極為均勻；可通過手動調焦環，在相同高度下調整光斑大小。

以上五種奧萊光電獨立研發的激光焊接頭在激光錫焊領域基本可以滿足市面上絕大多數行業的樣件加工，如3C5G消費電子、汽車工業、新能源電池、醫藥食品行業等；樣件類型如FPCB板、元器件插針、排針排線、電路板、塑料密集焊點焊接等。想要了解詳細的焊接頭產品明細可留言私聊！
