激光錫焊技術在攝像頭模組上的應用

激光錫焊工藝在攝像頭模組上的應用主要體現在其能夠滿足電子設備小型化和精密化的需求。相機模組內部包含多種微型元器件，如圖像傳感器、鏡頭組件和電路板等，這些元件之間的連接對電氣性能的穩定性和結構強度有極高的要求。

在實際應用中，激光錫焊技術不僅用于攝像頭模組的焊接，還廣泛應用于手機攝像頭、汽車電子領域、電流傳感器以及光伏新能源領域等多個電子裝聯領域。這種技術的優勢在于其能夠提供更高的焊接精度和效率，同時減少對產品本身的熱影響，從而保護了電子元器件的完整性和功能性。其優勢在于：

1. 精度高：傳統焊錫技術在面對微小間距的焊點時難以達到所需的精確度，而激光錫焊可以實現微米級別的精確控制，適用于間距極小的焊點，滿足了攝像頭模組內精密元器件的焊接需求。

2. 非接觸式焊接：激光焊接是一種非接觸過程，不會對周邊敏感元件造成熱損傷，減少了熱影響區，這對于集成度高、空間緊湊的攝像頭模組尤其重要。

3. 焊接質量穩定：激光焊接能提供一致的焊接能量分布，確保每次焊接的一致性和可靠性，有助于提升整體產品的質量和長期穩定性。

4. 適應性強：激光焊接能夠處理表面復雜的工件，不易與工件表面的元器件發生干涉，包括不同金屬及其合金，適用于攝像頭模組中多樣化的材料組合。

5. 自動化程度高：結合CCD視覺定位系統，激光錫焊機能自動識別并精確定位焊接點，大幅提高生產效率和焊接精度，減少人為錯誤，適合大規模生產。

6.加熱速度快：激光錫焊使用高密度能量的激光束瞬間產生高溫，迅速熔化預先放置好的錫料，從而快速完成焊接過程。

7.耗材成本低：由于不使用烙鐵頭，激光焊接不會產生烙鐵頭損傷，從而減少了生產成本。

激光錫焊具體應用實例：

? 精密元器件焊接：如將圖像傳感器固定到基板上，或細小的連接線與電路板的接合，激光錫焊都能提供可靠的焊接解決方案。

? FPC(柔性印刷線路板)連接：攝像頭模組中常用的FPC因其柔軟且薄，使用激光焊接可以避免熱應力損傷，保證連接的可靠性。

? 鏡頭組件固定：即便是微小的鏡頭組件也需要精確固定，激光焊接可以確保鏡頭位置的準確無誤，避免光學性能受到影響。

激光錫焊工藝在相機模組制造中扮演著關鍵角色，它不僅提升了生產效率和產品質量，還推動了攝像頭模組向更高集成度、更小體積方向的發展。

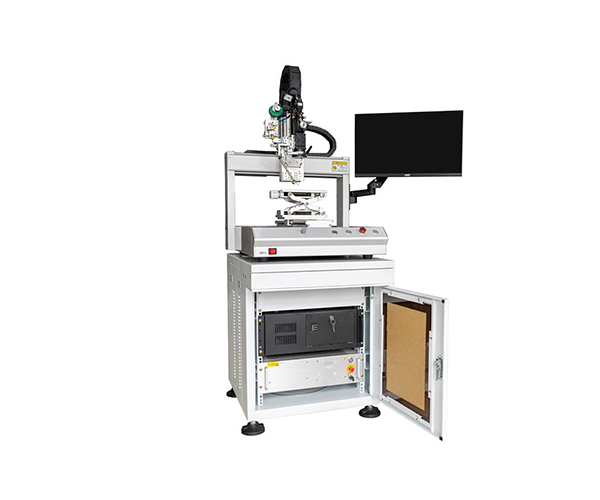

奧萊光電激光恒溫錫焊系統特點：

—激光加工精度較高，光斑點徑最小0.1mm，可實現微間距貼裝器件，Chip部品的焊接;

—短時間的局部加熱，對基板與周邊部件的熱影響最少，可根據元器件引線的類型實施不同的加熱規范獲得一致的焊接質量;

—PID在線溫度調節反饋系統，能有效的實現恒溫焊接，確保焊接良品率與精密度;

—激光加工精度高，激光光斑可以達到微米級別，加工時間/功率程序控制，加工精度遠高于傳統烙鐵?？梢栽?mm以下的空間進行焊接;

—多種光路同軸，CCD定位，所見即所得，不需要反復矯正視覺定位;

—非接觸性加工，不存在接觸焊接導致的應力，無靜電;

—激光為綠色能源，最潔凈的加工方式，無耗品，維護簡單，操作方便;

—進行無鉛焊接時，無焊點裂紋;
