激光錫焊在電視機內置揚聲器焊接中的應用

激光錫焊在電視機內置揚聲器焊接中的應用

電視內置揚聲器屬于聲學熱敏器件，振膜、音圈膠、薄 FPC 都不耐高溫，傳統烙鐵、HotBar 容易帶來熱損傷、引線拉斷、異音隱患。激光錫焊(半導體激光軟釬焊，恒溫閉環控溫)依靠局部定點、非接觸加熱，成為電視喇叭裝配優選精密焊接工藝，多用于中高端液晶、MiniLED 電視揚聲器產線。

一、主要焊接工位

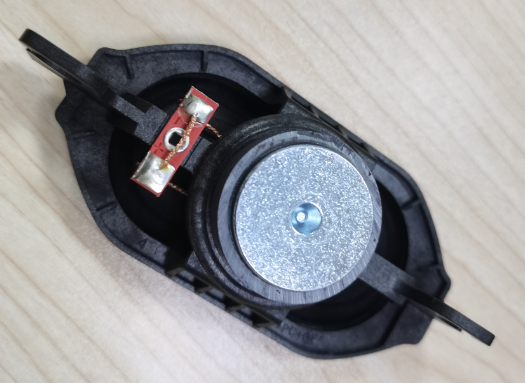

音圈漆包線與喇叭 FPC 焊盤焊接(核心工位) 電視揚聲器音圈引線為極細漆包銅線，需要將兩根引出線焊接到喇叭自帶 FPC 柔性板焊盤上。激光只聚焦焊點，毫秒級加熱，熱量不會傳導至振膜與音圈膠，避免振膜受熱變形、膠水失效，保障頻響、失真等聲學參數一致性?？膳涮准す忸A(yù)剝漆，一次性完成去漆 + 焊接，解決細漆包線虛焊問題。

喇叭 FPC 尾端與電視主板 PCB 端子焊接 電視整機內部空間緊湊，喇叭出線位置狹小、焊盤間距小。激光非接觸無壓力，不會壓折薄 FPC 軟板;同軸 CCD 視覺定位，振鏡快速切換多點焊接，適合多喇叭整機裝配線。

金屬極片、屏蔽接地輔助焊接 部分電視喇叭金屬支架、屏蔽極片接地焊點，使用激光送絲或預置錫環焊接，不損傷周邊塑料殼體與聲學組件。

二、相比傳統烙鐵 / 熱壓焊的核心優勢

熱影響極小，保護振膜聲學性能 光斑聚焦在焊點，熱影響區僅 0.1~0.3mm，配合激光恒溫閉環測溫，焊點溫度穩定可控，不會把熱量傳到振膜，杜絕喇叭出現雜音、破音、頻響漂移，這是電視揚聲器最關鍵的收益。

非接觸無機械應力 沒有烙鐵頭壓合，不會扯斷十幾微米細音圈引線，不會壓傷 FPC 線路，減少引線斷裂不良。

焊點一致性高，良率穩定 激光功率、作用時間、送錫量程序可控，批量焊點電阻、拉力波動小;CCD 視覺自動對位，適配自動化產線，可在線實時監測焊點溫度曲線，便于產線數據追溯。

狹小空間可焊 激光光束可通過光纖導入腔體內部，適合電視整機預裝后、喇叭埋在機殼內的狹小焊接場景，普通烙鐵頭難以伸入。

減少耗材成本 無烙鐵頭磨損、更換，長期大批量生產可以降低烙鐵頭維護、更換工時。

三、主流工藝方案

激光送絲錫焊：最常用。自動送細錫絲，激光熔化錫絲形成焊點，焊錫量可控，適合 FPC 端子、喇叭極片，換型靈活。

預置錫膏 / 錫環激光焊：提前點錫膏或放置錫環，激光熔化預置焊料，適合音圈引線微小焊點，錫量更穩定。 光源一般選用半導體近紅外激光，搭配同軸 CCD 視覺 + 閉環溫度反饋系統，也就是激光恒溫錫焊方案，是電視喇叭行業成熟方案。

四、量產工藝難點與管控要點

錫珠飛濺(聲學致命缺陷) 助焊劑瞬間汽化會產生微小錫珠，一旦掉入振膜腔會產生異響。對策：優化升溫斜率，采用分段預熱，控制激光起光時序，可選氮氣保護，嚴格控制錫材供給量。

漆包線焊接窗口窄 能量低→去漆不干凈，虛焊;能量過高→直接燒斷引線。優先選用自熔漆包線，或增加激光預剝漆工序，單獨調試剝漆與焊接兩段參數。

連續焊接熱累積 連續多點焊接熱量累積會慢慢傳導至振膜?？刂泼}沖寬度、增加焊點間隔，降低平均功率，使用恒溫 PID 閉環限制最高溫度。

視覺對位要求高 音圈引線纖細，引線存在輕微偏移，需要同軸 CCD 實時視覺識別、動態補償定位。

五、適用場景與選型邊界

✅ 推薦場景：中高端電視、超薄電視、MiniLED 電視內置揚聲器，多焊點自動化產線、對喇叭聲學一致性要求高、機殼內部空間狹小的機型。 ⚠️ 不推薦：超低成本低端電視、單臺少量返修(設備投入成本高，更適合大批量量產)。

六、質量檢測指標

焊點外觀(潤濕良好、無炸錫、無拉尖)、導通電阻、引線拉力、喇叭全頻段聲學測試(重點排查異音)、高低溫循環可靠性測試。

七、松盛光電優勢

自研恒溫閉環控溫：四點同軸搭配紅外測溫與 PID 算法，焊點溫度波動控制在 ±5℃，區別普通開環激光。定點局部加熱，熱影響區極小，保護電視揚聲器振膜、音圈膠與細漆包線，避免熱變形、破音、聲學參數漂移，適配喇叭熱敏器件焊接。

微米級同軸視覺定位：激光、CCD、測溫、指示光同軸，定位精度 ±0.003mm，自動補償引線偏移，可精準完成音圈漆包線、FPC 微小焊盤焊接，狹小機殼腔體也可施焊，無機械壓應力，不會扯斷細引線、壓傷 FPC。

工藝與產線適配強：支持送絲、預置錫膏 / 錫環多種方案，送錫精度高，錫材利用率高，錫珠炸錫風險低。焊接曲線、數據全程記錄，便于產線追溯，適合電視揚聲器自動化批量產線。

長期運維成本低：非接觸焊接無烙鐵頭損耗，減少耗材更換與停機校準工時;模塊化結構穩定易維護，可快速換型適配多款電視揚聲器，配套完整工藝支持，提前解決漆包線剝漆、熱累積等量產難題。
