激光錫焊在汽車電容壓力傳感器焊接中的應用

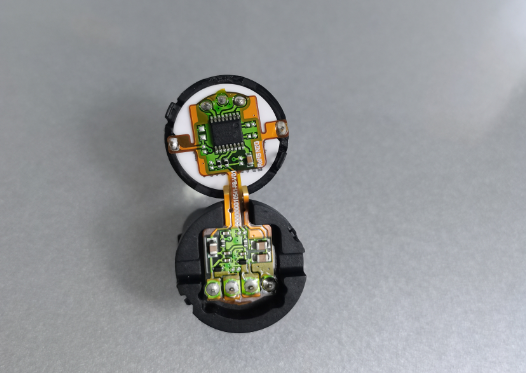

汽車陶瓷電容式壓力傳感器多用于制動、進氣、燃油、空調壓力采集，核心由陶瓷電容敏感膜片、MEMS 傳感元件、PCB 信號調理板、PIN 插針與塑料殼體構成。傳感器對零點穩定性、密封性、抗振、高低溫循環要求嚴苛，內部陶瓷、MEMS 芯片屬于高熱敏、脆性器件，傳統烙鐵、回流焊極易造成元件漂移、陶瓷開裂、塑料殼體變形，激光錫焊(送絲 / 錫球 / 恒溫閉環)是當前車規量產主流精密互聯方案。

一、典型焊接工位

陶瓷電容敏感元件與陶瓷基底焊盤互聯 陶瓷電容壓力芯體的金屬化電極引線焊接。陶瓷導熱差、脆性大，激光局部定點加熱，熱影響區極小，避免陶瓷熱應力裂紋;焊點金屬間化合物均勻，保證電容信號穩定，不會出現零點漂移。

芯體引線 / 金屬端子與 PCB 板微焊盤焊接 傳感器內部信號 PCB，焊盤通常 0.15~0.3mm，引腳間距窄。CCD 視覺微米級定位，非接觸加熱，無烙鐵機械壓力，防止薄 PCB、FPC 變形，杜絕連錫短路。

PCB 板 PIN 插針通孔焊接 傳感器對外輸出引腳，通孔微小，要求焊錫充分潤濕通孔內部，焊點抗拉強度≥5N，滿足 - 40℃~125℃溫度循環與整車振動測試。常使用激光錫球工藝，錫量精準可控，一致性強。

輔助工位：內部貼片元件補焊、屏蔽引線焊接 回流焊無法完成的局部補焊，整機封裝前的柔性引線互聯。

二、核心工藝優勢(針對電容壓力傳感器痛點)

低熱輸入，保護 MEMS 與陶瓷電容芯體 激光能量僅聚焦焊點，局部快速升溫快速冷卻，不整體加熱器件。搭配恒溫閉環激光錫焊，實時控溫，防止陶瓷電容膜片受熱改變電容特性、MEMS 零點漂移，同時避免注塑外殼融化變形，這是回流焊無法實現的核心優勢。

微米級定位，適配微型密集焊點 同軸 CCD 視覺補償，定位精度可達 ±0.003mm，光斑可做到幾十微米，解決微小焊盤、窄引腳的橋連短路問題，適合傳感器小型化趨勢。

非接觸無機械應力 無烙鐵頭接觸擠壓，陶瓷脆片、薄 PCB 不會產生機械裂紋，減少傳感器暗裂隱患，提升長期可靠性。

焊點一致性高，滿足車規可追溯 送絲 / 錫球定量供給錫料，每點能量、錫量參數數字化記錄，可追溯，適合大批量生產;焊點 IMC 層致密，抗疲勞、抗振動，通過車規溫度沖擊、鹽霧測試。

產線集成方便 可集成在自動化流水線，上料、視覺定位、激光焊接、AOI/X-Ray 檢測一體化，節拍穩定，良品率遠高于手工烙鐵焊。

三、工藝選型：三種激光錫焊方案對比

激光送絲錫焊：適合連續多點、端子引線焊接，錫絲按需輸送;適合 PIN 針、粗引線。

激光錫球焊：超微小焊點首選，錫球體積精準可控，適合陶瓷芯體微電極、0.2mm 以下焊盤，通孔填錫效果好。

恒溫閉環激光錫焊：電容壓力傳感器最優方案，帶實時測溫反饋，PID 動態調節激光功率，抑制熱累積，最大限度保護陶瓷電容敏感元件，是頭部傳感器廠商量產選型方案。

四、生產難點與工藝控制要點

陶瓷基底熱應力風險：陶瓷導熱差，單點長時間加熱易產生微裂紋;采用短脈沖、環形光斑，降低局部熱堆積，分段焊接。

材料激光吸收率差異：陶瓷表面金屬化鍍層、銅焊盤對激光吸收不同，需做表面預處理，匹配激光波長與能量，防止?jié)櫇癫涣?、虛焊?/p>

錫飛濺、錫珠：能量過高會造成錫料飛濺，殘留在電容芯體表面會直接造成傳感器信號異常;優化脈寬、峰值功率，配合煙塵凈化。

助焊劑管控：助焊劑揮發殘留附著在陶瓷電容膜片上會漂移電容讀數，優先選用低殘留助焊劑，焊接后清潔或采用無助焊劑錫球工藝。

質量檢測：焊接后采用 AOI 外觀 + X-Ray 透視檢查通孔潤濕、內部空洞，抽檢做拉力、高低溫循環、振動老化驗證。

五、和傳統焊接對比

電烙鐵：接觸應力、熱量擴散大，陶瓷易裂、MEMS 零點漂移，一致性差，不良率高;

回流焊：整板高溫，塑料殼體融化、陶瓷電容芯體受熱失效，基本不可用;

波峰焊：錫波沖擊導致 PIN 針歪斜，通孔氣泡多，振動環境焊點易斷裂;

激光錫焊：定點局部加熱、無應力、微小焊點可控，完美匹配電容壓力傳感器熱敏脆性結構，車規傳感器量產優選。

六、松盛光電優勢

松盛光電核心優勢在于自研同軸三點一體化恒溫閉環激光錫焊系統，激光、紅外測溫、CCD 視覺共光路，微秒級高速 PID 動態調節激光功率，精準鎖控焊點溫度，抑制熱沖擊，完美適配汽車電容壓力傳感器陶瓷芯體、MEMS 敏感元件這類熱敏脆性器件，有效避免陶瓷微裂與零點漂移。微米級同軸視覺定位，定位精度 ±0.003mm，最小光斑可達 80μm，適配傳感器 0.15~0.3mm 微小焊盤，杜絕連錫短路。支持送絲、錫球多工藝，送絲精度 0.01mm，錫料按需供給，材料利用率高，錫珠飛濺少，減少殘錫造成電容信號異常。非接觸焊接無機械應力，焊點 IMC 層均勻致密，可承受 - 40℃~125℃車規溫循與振動測試。系統全程記錄溫度曲線與焊接參數，滿足 IATF16949 全流程追溯。設備可靈活對接自動化產線，快速完成傳感器上料、焊接、AOI 聯動，量產良率穩定 99.8% 以上，提供工藝前置開發與產線定制化整套方案。
