激光焊錫技術繼電器線圈漆包線引出端焊接的應用

在繼電器制造領域，漆包線作為繞制線圈的關鍵材料，其銅制導線外覆多層特殊絕緣漆，能防電流泄漏與短路，為繼電器信號與機械或電子信號轉換提供繞組支持。引出端作為連接漆包線的金屬針腳，負責將繼電器信號輸出到其他設備或模塊，所以漆包線和引出端的焊接可靠性對繼電器性能至關重要。松盛光電來給大家詳細解答。

一、常見線圈產品結構

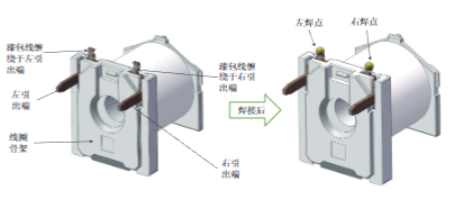

線圈由線圈骨架、左右引出端和漆包線構成，漆包線始端和末端纏繞于左右引出端上方，通過微焊接形成左右焊點，完成漆包線與引出端的電氣連接。產品結構示意圖如圖1所示。

二、傳統焊接工藝的局限

　(一)沾錫工藝

沾錫是繼電器漆包線與引出端焊接常用工藝，它成熟且硬件成本低，可多組同時焊接，適合自動化生產，效率高。但沾錫會使漆包線產生蝕銅現象，致其截面積減小。對微小直徑漆包線，若沾錫時間和溫度控制不當，蝕銅過度易使線圈在使用中斷線，故高可靠性小型繼電器禁止使用該工藝。

(二)漆包線電阻熱壓焊

漆包線電阻熱壓焊是通過設計特殊形狀引出端導通電流獲電阻熱，熔化絕緣漆層實現連接，無需預先除漆。不過，這種方式所需引出端和線圈尺寸大，不適用于小型繼電器生產。

三、激光焊錫技術的優勢

激光焊錫技術在處理線圈漆包線與引出端焊接時優勢顯著。其激光束能量高度集中且精確可控，焊接時僅對焊接部位精準加熱，不會破壞漆包線整體結構，避免了沾錫工藝的蝕銅問題，且精度高于電阻熱壓焊、熱影響區更小。對于小型繼電器，這種高精度焊接能確保漆包線與引出端連接牢固穩定，滿足小型化設備對可靠性的嚴格要求。

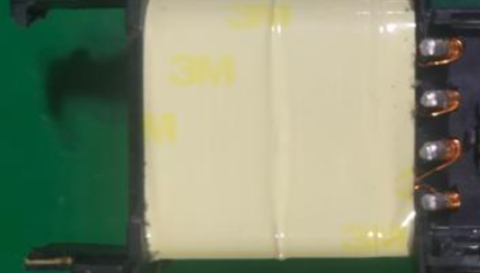

激光焊錫技術的非接觸式特性至關重要。焊接時，激光束聚焦在引出端與漆包線接觸區域，精確控制能量和時間，使熱量高度集中于局部。對于漆包線，這種局部能量輸入可快速汽化漆皮，又不致對內部銅導線產生大面積熱影響。并且，非接觸式不會像沾錫工藝那樣因接觸產生機械應力損傷漆包線。焊接樣品實物圖如圖2所示。

此外，激光焊錫技術靈活性強，可根據不同產品規格調整參數。對不同直徑漆包線和不同材質、尺寸引出端，通過改變激光功率、脈沖頻率等參數可獲最佳焊接效果。如焊接細漆包線時，降低激光功率、提高脈沖頻率可實現精細能量傳遞，保證熔化焊錫時不損害漆包線銅芯。而且，該工藝產生廢渣和飛濺物少，比傳統焊接工藝更利于保持焊接環境清潔，減少對繼電器其他部件污染。

四、質量控制與檢測措施

在生產中，確保焊接質量是關鍵。對于激光焊錫技術，首先要嚴格監測和控制焊接參數。在焊接設備上配備高精度傳感器，實時測量激光功率、能量分布、作用時間等參數，并與預設值對比。一旦參數偏離正常范圍，系統自動調整或報警，確保每次焊接能量輸入準確可靠。

外觀檢查是重要質量檢測手段。利用高分辨率顯微鏡或光學檢測設備觀察焊點形狀、大小和表面質量，優質焊點應圓潤、光滑，無氣孔、裂紋等缺陷，且大小適中，既能保證漆包線與引出端牢固連接，又不會因過大增加繼電器體積或因過小導致連接強度不足。

電氣性能檢測方面，使用專門電氣測試設備測量漆包線與引出端間電阻、絕緣電阻等參數。電阻值要在合理范圍保證導電性，絕緣電阻要滿足繼電器工作環境絕緣要求，防止漏電。此外，還要進行熱沖擊試驗、振動試驗等可靠性測試，模擬繼電器惡劣使用環境，檢驗焊點穩定性和可靠性。

五、激光焊錫技術在繼電器行業的應用前景

隨著科技發展，繼電器應用廣泛，對其性能和可靠性要求提高。激光焊錫技術憑借卓越性能在繼電器行業前景廣闊。在小型化趨勢下，傳統焊接工藝難以滿足繼電器精度和可靠性要求，激光焊錫技術可填補這一空白。

展望未來，激光焊錫技術發展有望降低成本，吸引更多繼電器生產企業采用。同時，激光焊錫技術智能化程度將提升，與自動化生產系統深度融合，可實現從漆包線繞制、引出端準備到焊接的全自動化流程，提高生產效率和產品質量一致性。

而且，隨著繼電器性能要求多樣化，如在高溫、高濕度、強電磁干擾等特殊環境下可靠工作，激光焊錫技術可通過優化參數和工藝更好適應這些要求，推動繼電器行業向高性能、高可靠性方向發展，為電子設備穩定運行提供有力保障。在環保意識增強的今天，激光焊錫技術的清潔性和低污染性符合行業發展趨勢，能減少對環境負面影響，具有重要社會價值。

　六、總結

在繼電器制造中，漆包線與引出端焊接可靠性至關重要。沾錫工藝雖有成本低、效率高和適合自動化優勢，但會蝕銅，對微小直徑漆包線易導致斷線，不適用于小型高可靠繼電器;漆包線電阻熱壓焊因?qū)σ龆顺叽缫筇厥?，不用于小型繼電器。

激光焊錫技術優勢明顯，能量集中可控，能精準加熱，避免破壞漆包線結構，克服沾錫蝕銅問題，精度高、熱影響小，保障小型繼電器連接可靠。其非接觸式特性可避免機械應力損傷漆包線，能聚焦局部加熱汽化漆皮且不影響銅導線，還可依產品規格靈活調參，減少?gòu)U渣飛濺，保持環境清潔。

在質量控制與檢測方面，需嚴格監測控制激光焊錫技術參數，結合外觀檢查、電氣性能檢測和可靠性測試保證焊接質量。從應用前景看，繼電器性能和可靠性要求提高，激光焊錫技術可填補小型化趨勢下傳統工藝不足，未來成本降低、智能化提升，可適應特殊環境要求，推動繼電器行業發展，符合環保趨勢，為行業帶來機遇和突破。
