激光錫焊在相機驅動電路板總成焊接中的應用

激光錫焊在相機驅動電路板總成焊接中的詳細應用方案

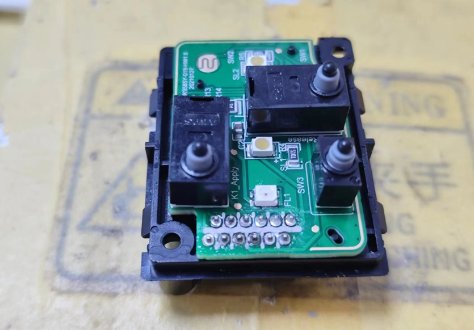

相機驅動電路板總成，常叫 VCM 驅動板、AF 驅動 PCBA、工業相機主控驅動板、車載攝像頭驅動總成，是連接 CMOS 圖像傳感器、鏡頭對焦馬達(VCM)、霍爾位置檢測元件、連接器、FPC 軟排線、屏蔽層、外部線束的核心載體。板上集成高速信號線路、磁敏元件、熱敏 IC、PI 軟基材、精密塑膠基座，對熱輸入、機械應力、焊點一致性、信號阻抗、外觀潔凈度都有嚴苛要求。 傳統工藝分為電烙鐵手工焊、恒溫烙鐵自動焊、選擇性波峰焊，都存在明顯短板：烙鐵有接觸應力、容易燙壞 FPC、燙退 VCM 磁鋼磁性、高密度引腳容易連錫;選擇性波峰焊熱影響面大，會擾動周邊已貼片器件，且錫渣多，細小焊點易產生錫珠，給相機高速信號帶來短路、噪點隱患。激光錫焊(主流為半導體光纖激光恒溫錫焊，分送絲式激光錫焊、錫膏式激光錫焊)依靠局部定點熱源、視覺同軸定位、閉環控溫，成為該類精密總成后段組裝、互連、返修的首選工藝。

一、相機驅動電路板總成主要焊接對象與焊接特征拆解

1. VCM 對焦馬達線圈引腳(漆包線焊點)

這是相機驅動板最核心、風險最高的焊點。VCM 線圈線徑多為 0.025–0.08mm 的聚氨酯漆包線，焊接時需要先熔除漆皮再上錫;磁環、磁鋼屬于永磁材料，溫度超過 80–120℃就會出現不可逆退磁，直接導致對焦推力不足、對焦漂移、霍爾反饋不準。 焊點特點：焊點尺寸極小、漆包線極易斷絲、基材有磁敏風險，不能持續加熱。 工藝選型：優先恒溫閉環送絲激光點焊，短脈沖加熱，激光只作用在焊盤與漆包線搭接位置，熱量不會大范圍傳導到磁體;環形光斑，降低銅面反光，避免局部能量尖峰燒斷超細漆包線。 常見失效風險：能量過高燒斷漆包線、能量不足漆不潤濕形成隱性虛焊、激光反射灼傷周邊線路、漆皮去除不干凈造成假焊。

2. 霍爾元件引腳焊點

霍爾芯片用于反饋 VCM 鏡頭位置，屬于半導體敏感器件，芯片本體耐溫上限低，引腳間距小，多為側邊焊盤。 工藝要點：分區單獨設置焊接參數，縮小光斑，縮短激光作用時長;禁止熱量傳導至霍爾芯片塑封本體;焊點要求圓潤、無錫尖，防止錫尖觸碰鏡頭支架造成卡焦。

3. FPC/FFC 軟排線與軟硬結合板焊盤

驅動板和鏡頭模組、主板之間大量使用 PI 基材 FPC 軟排線。PI 材料長期耐受溫度有限，烙鐵持續加熱極易出現基材起泡、銅箔浮起、線路脫落;FPC 銅箔薄，接觸式烙鐵很容易拉扯造成微裂紋，后期冷熱循環后開路。 工藝選型：送絲激光點焊、短距離拖焊。非接觸加熱，無外力擠壓拉扯;控溫上限鎖定，避免 PI 碳化、膠層失效。 附加要求：FPC 焊盤鍍金層薄，參數不可過大，防止金層熔蝕，造成接觸電阻變大，圖像信號不穩。

4. 連接器、排針、板對板插針陣列焊點

驅動板對外供電、I2C 通信、MIPI 信號的排針、板端連接器，多為多 pin 密集陣列，引腳間距 0.3–0.6mm。 烙鐵自動焊很容易出現相鄰引腳橋連、連錫;波峰焊錫珠附著在縫隙內，相機模組腔體狹小，錫珠后續震動脫落直接短路。 激光錫焊方案：視覺逐 pin 定位，單點獨立控溫，也可短行程連續拖焊;錫絲定量送料、出錫 + 回抽時序控制，錫量精準可控，有效控制錫橋、錫尖;對于雙排針，可設置避讓區域，激光不會掃到連接器塑膠基座，防止塑膠熔化變形、引腳偏位。

5. 高速信號線、屏蔽地線、屏蔽罩焊點

工業相機 CoaXPress、GigE、車載攝像頭 MIPI 信號，屬于高速差分信號，焊點形態、錫厚會直接影響差分阻抗，阻抗不一致會出現信號衰減、丟幀、圖像橫紋、噪點。屏蔽層接地焊點要求低接觸電阻，同時不能產生多余錫渣。 工藝特點：焊點潤濕均勻，錫層厚度穩定;焊接過程無額外助焊劑飛濺污染光學窗口、鏡頭鏡片;屏蔽接地大面積焊點可使用稍大光斑或者多脈沖疊加，保證充分潤濕，又不會大面積燙壞周邊差分走線。

6. 元器件補焊、返修工序

回流焊之后，少量虛焊、掉件、線束后組裝，不可以整板過回流爐。CMOS 感光芯片、驅動 IC、VCM 馬達全部不耐受回流高溫，激光選擇性局部焊接是唯一合適方案，只加熱目標焊點，其余器件保持常溫。

二、激光錫焊設備配置選型(適配相機驅動板)

相機驅動板不建議直接用開環功率型激光，優先恒溫閉環半導體激光錫焊系統，核心配置：

激光光源：915nm/808nm 半導體激光，光斑可切換點狀、環形;環形光斑優勢是中心能量低、邊緣均勻，降低銅焊盤強反光，減少銅箔燒蝕、綠油碳化。功率常規 0–60W，微小焊點 3–20W 區間使用居多。

同軸視覺定位系統：同軸 CCD + 遠心鏡頭，定位精度 ±0.003mm，支持焊盤自動找正、坐標補償，抵消 PCB 板漲縮、治具定位偏差;可以提前拍照比對，識別焊盤氧化、缺件、位置偏移，提前報警不焊接。

精密送絲機構：適配 Φ0.2、0.25、0.3mm 超細錫絲，伺服送絲，出錫速度、送絲長度、預出錫、焊接中送錫、焊后回抽錫絲分段時序可調;帶斷絲、卡絲檢測報警。錫絲材質常用 Sn63PbA、SAC0307 無鉛錫絲，搭配低飛濺、低殘留助焊劑芯錫絲，減少殘留污染光學組件。

閉環測溫模塊：紅外同軸測溫，實時采集焊點表面溫度，PID 動態調節激光輸出功率，把焊點溫度穩定控制在 230–260℃(無鉛)、210–240℃(有鉛)，不是固定功率輸出，這就是 “恒溫激光錫焊” 的核心，也是相機模組必須的配置。

治具與運動平臺：高精密 XY 平臺或者固定治具 + 激光頭運動，防靜電;腔體內部可以選配微負壓煙塵收集，助焊劑煙氣立刻抽走，避免落在鏡頭、感光芯片表面形成油污、白霧。

配套 AOI 檢測模塊：焊接完成同軸視覺檢測，判斷有無漏焊、虛焊、錫尖、連錫、錫量不足、漆包線未熔合;檢測數據同步上傳 MES。

錫膏式激光錫焊補充：適合極小焊盤、無法送絲的場景，采用微量點錫膏，激光定點熔化;缺點是點膠工藝復雜，錫膏容易塌邊，殘留助焊劑更多，相機模組如果靠近光學面，一般優先送絲式。

三、標準化工藝流程(量產全流程)

前處理工序：PCB 驅動板來料檢驗，焊盤氧化、油污、臟污優先等離子清洗;VCM 漆包線可選擇激光剝漆、熱剝漆，保證漆皮去除干凈，是杜絕隱性虛焊的前置關鍵;FPC 焊盤檢查有無折傷、金層劃傷。

上料定位：人工或者機械手將驅動總成放入防靜電專用治具，真空吸附壓緊，防止焊接過程板件上浮偏移;治具避讓 VCM 磁鋼、CMOS 感光區域、鏡頭光學面。

視覺取像與坐標補償：同軸 CCD 拍攝，和程序內標準模板比對，自動修正每個焊點坐標，區分不同焊點分組，調用獨立參數庫(VCM 線圈一組、FPC 一組、排針一組、屏蔽地一組)。

焊接時序(送絲式典型時序)：激光預加熱(低功率預熱焊盤，降低溫差，減少錫珠飛濺)→ 同步送錫絲，激光熔化錫絲，錫液在焊盤潤濕鋪展 → 維持恒溫直到潤濕完成 → 停止送絲，錫絲回抽，防止拖尾錫尖 → 激光功率快速下降，焊點自然冷卻凝固。

煙塵持續抽取：焊接全程負壓抽風，收集助焊劑揮發物和微量錫煙塵，防止附著到鏡頭鏡片、CMOS 表面造成臟點、圖像污點不良。

焊接后 AOI 在線檢測：自動判定良次品;不良品標記分流，進入返修工位，良品流轉下道組裝。

數據上傳 MES：每個焊點的焊接溫度曲線、激光功率、焊接時長、送絲長度、檢測結果全部綁定產品 SN 碼，車載相機、工業相機滿足車規 AEC-Q、工業可靠性追溯要求。

抽檢驗證：定時抽樣做拉力測試、冷熱沖擊、阻抗測試。

四、分類型工藝參數參考(無鉛 SAC0307.恒溫閉環，環形光斑)

說明：不同廠商激光頭、光斑、錫絲、焊盤大小會有差異，以下是量產調試基準區間，必須小批量 DOE 實驗確認固化。

VCM 漆包線焊點(0.03–0.06mm 漆包線，焊盤 φ0.3–0.5mm) 目標恒溫：230–245℃;激光作用時間：80–180ms;錫絲 Φ0.2mm;單次送錫長度 0.3–0.6mm;重點：預熱幅度低，防止磁鋼升溫。

FPC 鍍金焊盤(焊盤寬度 0.4–0.8mm) 目標恒溫：230–250℃;作用時長 100–200ms;錫絲 0.2–0.25mm;禁止長時間持續加熱，避免 PI 基材分層起泡。

連接器單排針焊點(引腳間距 0.4–0.5mm) 目標恒溫：240–255℃;單點時長 120–220ms;拖焊模式速度 1.5–3.5mm/s;錫絲 0.25–0.3mm;開啟回抽防錫尖。

屏蔽接地大焊盤 目標恒溫：245–260℃;多脈沖分段加熱，單次不超過 300ms;錫絲 0.3mm;保證充分潤濕，同時控制整體熱量。

五、核心優勢深度拆解，對比其他工藝

熱影響區可控，敏感器件保護能力強 烙鐵的熱量持續傳導，熱影響區大;激光恒溫錫焊熱量集中在光斑覆蓋區域，熱影響區可以控制在 0.1–0.3mm 范圍。VCM 磁鋼、霍爾、CMOS、FPC 膠層溫升極低，從源頭規避退磁、芯片熱損傷、軟板分層，這是相機模組最核心剛需。

非接觸焊接，無機械應力損傷 烙鐵頭下壓、摩擦?xí)冻?xì)漆包線、FPC 銅箔，很多產品初期測試 OK，經過高低溫循環、震動測試后，焊點微裂紋開路。激光無接觸，沒有壓力，漆包線不會被扯傷，長期振動可靠性更高;不存在烙鐵頭磨損、氧化帶來的品質漂移，批次一致性穩定。

高密度微小引腳適配，連錫、錫尖不良率大幅下降 同軸視覺微米級定位，錫絲定量供給 + 焊后回抽時序，錫量可控。對比自動烙鐵，密集引腳橋連不良可以降低一個數量級;相比選擇性波峰焊，幾乎沒有游離錫珠，避免狹小模組腔體內部錫珠遺留的致命短路風險。

助焊劑污染可控，適配光學組件環境 相機鏡頭、感光芯片對污染物極其敏感，一點點助焊劑殘留揮發后凝結在光學面，就會出現固定臟點、霧面。激光送絲焊助焊劑只隨錫絲芯部少量帶入，配合即時煙塵抽取，遠優于波峰焊、手工烙鐵大量助焊劑殘留的問題。

柔性編程，多品種快速換型 不同型號驅動板、不同鏡頭模組，只需要調用不同的程序、不同參數組，不用更換焊嘴、錫波工裝，適合相機型號多、迭代快的行業特點;返修時可以單獨選某一個焊點，其余器件不受影響。

全參數可追溯，滿足高等級行業標準 車載攝像頭需要 AEC-Q100、IATF16949.工業相機有長時間可靠性要求。每一個焊點的溫度曲線都可以保存，一旦后續出現失效，可以反向回溯焊接過程，定位是參數漂移還是來料問題，這是手工焊無法實現的。

六、量產高頻工藝難點、失效模式與改善對策

難點 1：銅焊盤、鍍金焊盤反光，激光反射，能量不穩定，燒蝕綠油 / 銅箔

現象：同一參數，有的焊點很好，有的直接燒盤、綠油發黑;激光反射打在旁邊器件上，意外燙壞線路。 對策：優先選用環形勻光光斑;焊盤做抗氧化處理;反光強的鍍金焊盤降低基準功率，提高測溫閉環響應速度;激光頭增加遮光防護。

難點 2：超細漆包線虛焊、假焊，外觀看著上錫，實際漆皮沒熔掉

現象：外觀合格，拉力測試合格，但是通電對焦不穩定，時好時壞，屬于最難排查的隱性不良。 對策：前置統一激光剝漆 / 熱剝漆，剝漆長度標準化;焊接參數增加預加熱臺階，先溫和升溫融化漆皮再上錫;定期抽樣做切片金相分析，查看漆包線銅絲是否和焊盤形成合金層。

難點 3：FPC 起泡、銅箔剝離

現象：FPC 焊盤位置鼓泡，銅皮翹起，信號時斷時續。 對策：嚴格控制最高溫度上限，縮短持續加熱時長;FPC 區域單獨一套參數，不共用 PCB 焊盤參數;來料管控 FPC 膠層耐溫等級。

難點 4：錫尖、錫拖尾，MIPI 高速信號焊點尖端放電、短路風險

現象：焊點尾部拉出細長錫尖，震動后錫尖倒伏碰到相鄰線路。 對策：焊接末尾開啟錫絲回抽時序;恒溫曲線末端緩慢降功率，避免錫液快速凝固拉出尖刺;調整光斑，讓錫液均勻鋪展，不要單點集中。

難點 5：錫絲卡絲、斷絲，漏焊

現象：送絲不穩定，時而出錫多、時而不出錫，批量漏焊、少錫。 對策：選用低毛刺、高精度錫絲;送絲導管定期清潔，導管彎曲半徑不能過小;開啟送絲力反饋檢測，卡絲直接停機報警;定期校準送絲長度。

難點 6：助焊劑殘留污染光學元件

現象：鏡頭內部出現白霧、臟點，圖像有固定污點。 對策：低殘留無鹵素助焊劑錫絲;焊接點位遠離光學窗口的增加隔離擋板;全程負壓煙塵收集;靠近光學面的焊點盡量降低助焊劑用量。

難點 7：冷熱沖擊后焊點脫落

現象：出廠測試 OK，高低溫循環(-40~85℃)幾十次之后開路，多見于漆包線焊點。 對策：做 DOE 驗證，優化潤濕時間，保證金屬間化合物 IMC 層厚度合理(過薄虛焊、過厚變脆);焊點拉力標準固化，定期抽檢拉力，VCM 漆包線焊點一般要求拉力大于 0.3–0.8N(按線徑)。

七、適用產品邊界與不適用場景

✅ 適合：車載攝像頭 VCM 驅動 PCBA、安防 AF 攝像頭驅動板、雙目相機驅動總成、GigE/CoaXPress 工業相機驅動板、機器視覺小相機模組、鏡頭馬達驅動板后組裝、FPC 焊接、線束焊接、單點返修。 ❌ 不適合：整板大量貼片電阻電容的批量回流焊接(效率遠低于回流焊)、超大焊盤大面積鋪錫(成本和效率劣勢)、大批量間距極小 BGA 引腳。 定位總結：激光錫焊不是替代回流焊，而是回流焊之后，熱敏、高密度、光學敏感、應力敏感互連焊點的選擇性精密焊接工藝。
