激光錫焊在車載無線充電器模塊焊接中的應用

激光錫焊在車載無線充電器模塊焊接中的詳細應用

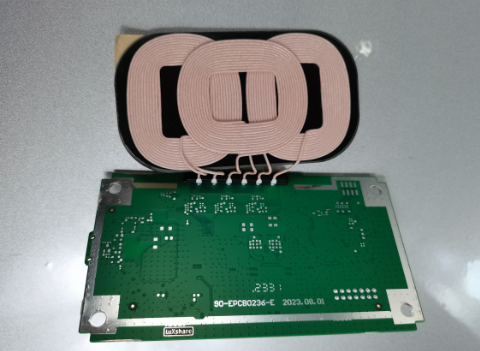

車載無線充(發射端 Tx 模塊，主流 Qi、Qi2.功率 15W–50W)核心由發射漆包線圈、納米晶 / 鐵氧體磁片、FPC 引線、PCB 驅動板(逆變 MOS、諧振電容、MCU、通信電路)、連接器端子組成。它屬于高頻功率器件，對電感 Q 值、線圈匝數、磁片磁導率、接觸電阻、抗振耐溫(車規 - 40℃~125℃)要求極高，同時大量熱敏、薄基材件集中，傳統烙鐵、選擇性波峰焊極易出現燙壞磁片、線圈退磁、漆包線熔斷、FPC 分層翹曲、虛焊，因此恒溫閉環激光錫焊成為當前車載無線充量產主流工藝。

一、車載無線充模塊的焊接痛點(為什么適合激光錫焊)

漆包線圈敏感：細線漆包銅線(0.08–0.2mm)，漆膜不耐高溫;過熱會漆膜碳化、銅線熔斷，直接改變電感量、Q 值，充電效率下降、發熱失控;底部緊貼鐵氧體 / 納米晶磁片，高溫會造成磁材退磁，磁場衰減。

FPC 柔性引線：線圈引出多采用薄 FPC，基材 PI 受熱易起泡、分層、翹曲，焊盤脫落。

高密度窄間距焊點：多線圈陣列、多路諧振回路，焊點密集，間距小，烙鐵容易連錫短路，高頻下雜散電容變大，EMI 超標。

車規可靠性強制要求：焊點需要低接觸電阻、耐振動沖擊、冷熱循環無開裂;全流程參數可追溯，適配 MES，滿足 AEC-Q100、IATF16949.人工烙鐵一致性差、記錄困難。

空間緊湊：模塊埋入中控面板下方，周邊還有硅膠緩沖、塑膠支架，熱擴散空間極小，整體加熱工藝風險高。

二、激光錫焊原理與設備配置(車載無線充量產方案)

車載無線充優先選用976nm 半導體紅外恒溫激光錫焊系統(同軸 CCD + 同軸紅外測溫 + PID 閉環控溫)，區別于普通定功率激光焊：激光、視覺、測溫三點同軸，測溫點和焊點重合，毫秒級采集溫度，動態調節激光輸出功率，把焊點溫度穩定控制在 ±3~5℃區間，不會隨焊盤散熱差異、磁片導熱、物料批次波動而過熱 / 欠溫。 主流三種供料方式：

自動送絲焊(量產首選)：0.3–0.6mm 無鉛錫絲 SAC305.適合線圈端子、FPC 焊盤、連接器引腳連續焊點，錫量可控、焊點飽滿;

錫球焊：適合超微小單點、0.2mm 以下極小焊盤，單顆錫球定量，無多余錫料，防短路;

錫膏激光焊：局部單點返修、小批量樣品，多用于 PCB 上器件補焊。 配套單元：三軸 / 四軸精密運動平臺、同軸視覺定位(定位精度 ±0.003mm)、氮?dú)獗Ｗo(hù)(可選，提升焊點抗氧化、光澤度，降低炸錫)、助焊劑微量噴涂、煙霧凈化、數據采集對接 MES 系統。

三、車載無線充模塊的四大核心焊接工位(詳細工藝)

1. 發射漆包線圈端子焊接(最關鍵工位)

焊接對象：去漆后的漆包銅線端頭 ↔ 銅端子 / FPC 焊盤 工藝流程： 1)前置：激光預剝漆(或者超聲 / 機械剝漆)，去除漆包線絕緣層;剝漆和焊接分開管控，剝漆不能傷到銅導體; 2)視覺定位捕捉線圈引出腳; 3)激光小幅預熱端子; 4)送絲機構送入錫絲，激光熔融錫料，浸潤銅線和焊盤; 5)激光緩降收尾，錫料凝固成型，避免驟冷產生裂紋。 工藝要點：

禁止長時間輻照線圈本體和下方鐵氧體磁片;光斑只落在引出端子區域，熱影響區控制在 0.1–0.3mm;

溫度窗口：230–260℃恒溫區間，不能超過 280℃，防止磁材退磁、殘漆碳化;

檢測指標：導通電阻、電感 L 值、Q 值，焊接后電感漂移必須控制在 ±2% 以內，否則充電效率、諧振頻率偏移;

不良風險：虛焊(電阻變大，大電流發熱)、匝間短路、銅線熔斷、磁片暗裂退磁，激光恒溫方案可以大幅壓低這類不良。

2. FPC 軟板與 PCB 主板互連焊接

焊接對象：線圈引出 FPC 金手指 / 銅焊盤 ↔ 主控 PCB 焊盤 難點：PI 基材薄、不耐持續熱量，焊盤薄、極易焊盤脫落;高頻信號路徑，焊點阻抗一致性直接影響通信握手(Qi 協議通信)。 工藝要點：

光斑聚焦在焊盤中心，不要照射 FPC 基材區域;

短脈沖、斜坡功率曲線(升功率→恒溫→緩降)，減少熱應力;

氮?dú)獗Ｗo(hù)，防止薄焊盤氧化;

優勢對比回流焊：回流整板加熱，F(xiàn)PC 大面積翹曲;激光只定點加熱焊點，F(xiàn)PC 不變形，差分通信線路阻抗穩定，EMI 更容易過車規測試。

3. PCB 板功率器件、諧振元件焊接

焊接對象：MOS 管引腳、諧振電容、采樣電阻、通信 IC、CAN/ACC 信號連接器端子 無線充是高頻逆變電路，回路內阻直接影響發熱，焊點要求低阻、無空洞。 工藝特點：選擇性單點焊接，只焊指定引腳，已經貼好的周邊熱敏芯片、電容不會被二次加熱損傷;適合 SMT 后選擇性補焊、返修，不用整板過爐。

4. 線束輸入端子、接插件引腳焊接

焊接對象：12V 供電線束、CAN 通信端子、模塊對外連接器。 車載供電電流波動大，焊點需要足夠焊錫浸潤、抗振動疲勞;激光送絲連續焊可以形成飽滿焊道，拉力穩定，滿足車規振動、冷熱沖擊測試標準。

四、完整產線工藝流程

上料(線圈 + 磁片預組裝、FPC 壓合)→ 視覺定位、基準校正 → 漆包線剝漆(前置工位)→ 激光恒溫送絲焊接線圈端子 → FPC 與 PCB 焊接 → 連接器引腳焊接 → 焊點 AOI 視覺檢測(檢測虛焊、少錫、連錫、偏移)→ 電性測試(L/Q、導通、通信握手、溫升)→ 清洗助焊劑殘留 → MES 綁定、數據存檔 → 下料。

所有焊接參數：溫度曲線、激光功率、出光時長、送錫速度、氮?dú)饬髁俊⒆鴺?biāo)，每條產品條碼綁定，實現車規全追溯。

五、激光錫焊對比傳統工藝(車載無線充)

手工烙鐵焊：成本低;缺點：一致性差、依賴工人、熱量不可控，容易燙磁片、燒線圈，虛焊高發，無法追溯，高端車載主機廠基本淘汰;

選擇性波峰焊：適合大焊點;缺點：熱侵入大，F(xiàn)PC 翹曲、磁片退磁風險高，錫渣多，窄間距易連錫;

激光錫焊：非接觸、定點加熱、恒溫閉環，熱影響極小，線圈 L/Q 穩定，F(xiàn)PC 不變形，焊點一致性高，可自動化連線、全數據追溯，適配多拼板、多陣列線圈模組;單點焊接速度快，適合 15W–50W 大功率車載無線充批量生產;缺點：設備初期投入高于烙鐵，需要配套視覺、溫控工藝開發。

六、車規級品質驗證項目(激光錫焊焊點需要通過)

電學：直流接觸電阻、高頻阻抗、電感量、Q 值、充電效率、Qi 通信穩定性;

機械：焊點拉力、剪切力、隨機振動、沖擊;

環境：-40℃~125℃冷熱循環(上千次)、濕熱、鹽霧;

可靠性：高溫老化，無脫焊、無裂紋、電阻漂移不超標。

七、量產常見工藝坑點與對策

磁片暗裂、退磁：光斑偏移到磁片，或者溫度過高 → 視覺定位鎖死焊接邊界，恒溫上限鎖死 260℃以內，增加隔光治具擋光;

漆包線虛焊、浸潤差：剝漆不干凈、助焊劑不足 → 剝漆后增加殘漆檢測，微量助焊劑定點噴涂;

FPC 起泡分層：激光持續長時間照射基材 → 縮短出光時間，采用斜坡降功率曲線，光斑縮小只覆蓋焊盤;

炸錫、錫珠飛濺：溫度波動大、助焊劑劇烈沸騰 → 恒溫閉環控溫、氮?dú)獗Ｗo(hù)、優化預熱曲線;

電感 Q 值下降：銅線過熱氧化、漆膜殘留 → 嚴格管控剝漆質量，控制激光輻照范圍，不掃線圈繞組區域。

八、應用趨勢

隨著車載無線充向多線圈陣列、Qi2 磁吸、50W + 大功率、超薄中控內嵌模組發展，線圈更細、FPC 更薄、磁片更脆，對熱輸入控制要求持續提升，恒溫激光送絲錫焊已經成為頭部主機廠、Tier1 的主流工藝方案，同時搭配在線 AOI、在線電性測試形成閉環質控體系。
