激光錫焊在光模塊 ROSA 器件生產中的應用

激光錫焊在光模塊 ROSA 器件生產中的應用

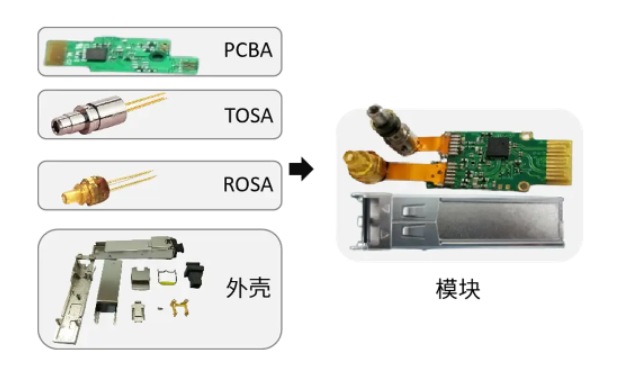

ROSA(光接收子組件)是光模塊核心器件，負責將光信號轉換為電信號，內部集成 PIN/APD 光電二極管、TIA 跨阻放大器，器件高度熱敏，對外引出 FPC 軟帶，焊盤微小，引腳間距大多 0.2?0.3?mm，對焊接熱輸入、對位精度、焊點潔凈度要求嚴苛。傳統烙鐵焊、回流焊容易出現熱損傷器件、虛焊、烙鐵頭接觸劃傷軟帶、助焊劑殘留污染光電器件等問題，激光錫焊憑借局部加熱、非接觸、高精度的特性，成為高速光模塊 ROSA 量產主流工藝。

一、ROSA 主要焊接工位

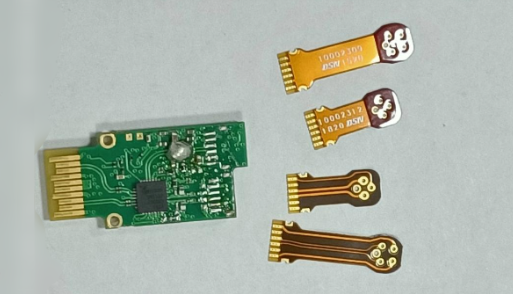

FPC 軟帶與 PCB 主板焊盤焊接(最主要工序) ROSA 輸出 FPC 軟帶信號焊盤、接地焊盤與光模塊 PCB 互連，這是激光錫焊應用最多的工位，直接決定信號完整性，焊點虛焊、橋接、熱損傷會造成接收靈敏度劣化、誤碼率超標。

TO?CAN 管殼引腳焊接 同軸封裝 ROSA 金屬管殼引出引腳焊接到基板，焊點空間狹小，鄰近光學耦合結構，不能產生錫珠飛濺污染光路。

輔助接地、屏蔽焊點 金屬外殼接地焊盤，保證高速接收組件電磁屏蔽性能。

二、ROSA 生產三種主流激光錫焊工藝路線

1. 激光送絲錫焊(單點送絲)

伺服精密送錫絲，激光熔化焊絲，CCD 視覺定位，單點完成焊接。適合焊點數量少，焊盤大小中等的 ROSA 產品;優勢焊料可控，助焊劑殘留少，便于清理;適合多品種小批量柔性生產。

2. 激光錫膏焊接

提前在焊盤印刷 / 點注微量錫膏，激光光斑掃描加熱熔化錫膏完成互連。可勻化光斑實現多焊點同步焊接，5 個焊點僅 3?4 秒，量產效率高，是大批量 ROSA 產線主流方案。需要管控錫膏量，防止飛濺污染光學窗口。

3. 激光錫球焊

微小錫球精準噴射到焊盤，激光瞬時熔融成型焊點，錫球直徑 0.15mm 起，焊點錫量高度一致，極低助焊劑殘留，潔凈度最優。適合 25G/50G/100G 高速高密度 ROSA 微小焊盤，設備成本偏高。

工藝選型：中低速 PON 光模塊 ROSA 多用激光錫膏;高速數通光模塊 ROSA 優先錫球焊或者溫控送絲焊，降低殘留與熱沖擊。

三、激光錫焊適配 ROSA 器件的核心優勢

低熱輸入，保護熱敏芯片 激光只對焊盤局部快速加熱，熱影響區很小，不會傳導損傷內部 PD 光電管、TIA 放大器，避免器件靈敏度下降、失效報廢，解決烙鐵焊長時間導熱燒毀 ROSA 有源芯片的痛點。部分設備搭載閉環溫度反饋系統，實時監控焊點溫度，把峰值溫度鎖死在工藝窗口，防止過熱，溫控精度可達 ±5℃。

非接觸焊接，無機械損傷 無烙鐵頭接觸，不會劃傷 FPC 軟帶鍍金層，不會拉扯軟帶造成移位、翹曲，很好解決 ROSA 軟帶扭曲、對位偏移，焊接后裝配干涉問題。

微米級定位，適配微小細密焊盤 搭配 CCD 視覺對位，可適配 0.2?0.3mm 窄間距焊盤，有效降低虛焊、橋連，保證高速信號阻抗連續，保障接收信號質量。

焊點一致性高，適合自動化量產 焊接參數全數字化，可集成全自動產線，單顆器件焊接僅數秒;焊點外觀飽滿光亮，拉力強度滿足光通信行業可靠性標準，高低溫循環、振動測試表現穩定，降低返工報廢率。

殘留可控，滿足光電器件潔凈要求 相比傳統烙鐵，助焊劑用量少，合理工藝下飛濺錫珠風險低，避免污染物附著透鏡、光口，防止光模塊光路性能劣化。

四、ROSA 激光錫焊工藝難點與生產管控要點

熱積累風險 多焊點連續焊接時，熱量逐步累積，熱量傳導進 ROSA 管殼內部，損傷光電芯片。對策：控制單焊點出光時間，焊點之間增加冷卻間隔，開啟溫度閉環控制，優化光斑勻化，不要使用過大光斑。

錫珠飛濺、助焊劑噴濺污染光路 飛濺錫顆粒一旦落入 ROSA 光口透鏡，直接造成器件報廢。對策：采用分段緩升功率，避免瞬間猛熱;選用適配激光工藝的低飛濺助焊劑;必要時氮氣保護;工裝設計增加擋光擋錫結構隔離光學區域。

FPC 軟帶對位偏移、翹曲 軟帶很薄，焊接受熱易變形，導致焊盤錯位。對策：專用工裝壓板壓緊 FPC，保證焊盤平整貼合 PCB;視覺定位補償形變誤差。

潤濕不良虛焊 鍍金焊盤氧化、鍍層異常會造成上錫差。對策：焊前等離子清洗;管控 FPC 鍍金層厚度;優化激光升溫曲線，保證焊錫充分潤濕。

五、典型工藝參數參考(ROSA FPC 軟帶焊盤)

激光器：980nm 半導體激光，光斑勻化，光斑 0.15?0.3mm，脈沖 / 溫控模式優先，避免持續大功率連續出光。

焊接時間：單焊點幾十毫秒級別，禁止長時間持續加熱。

溫度控制：焊點峰值溫度控制 260?320℃區間，根據焊盤熱容量調整，嚴禁溫度過高。

焊料：送絲選用 0.2?0.3mm 錫絲;錫膏選用低飛濺激光專用錫膏;錫球直徑 0.2?0.4mm。

輔助：可選氮氣保護，抑制氧化，改善焊點外觀。

六、與傳統工藝對比

烙鐵手工焊：設備便宜，熱輸入不可控，容易燙壞器件，烙鐵頭磨損帶來一致性差，只適合小樣品研發，不適合量產。 回流焊：整體高溫烘烤，ROSA 內部熱敏器件承受整體高溫，器件良率風險大，不適合已經耦合完成的成品 ROSA。 激光錫焊：設備投入高，熱輸入可控、精度高，自動化量產，是高速光模塊 ROSA 量產首選工藝。

七、行業發展趨勢

隨著 200G/400G/800G 高速光模塊普及，ROSA 焊盤進一步微型化，對信號完整性、潔凈度、器件可靠性要求持續提升。帶閉環溫度反饋的激光錫焊設備、激光錫球焊方案滲透率持續提升;同時設備向視覺 AI 自動補償焊盤偏移、多焊點并行焊接方向發展，進一步提升產線良率與產能。
