激光錫焊在陶瓷材料焊接中的應用

激光錫焊在陶瓷材料焊接中的應用

激光錫焊(激光軟釬焊)依靠局部非接觸定點加熱、熱輸入可控的優勢，解決氧化鋁、氮化鋁、氧化鋯等電子陶瓷與金屬異種連接難題，廣泛應用于光通信、功率半導體、射頻器件、傳感器封裝;區別于激光熔焊，激光錫焊只熔化焊料、不熔化陶瓷基體，特別適配陶瓷脆性、不耐整體高溫的特性。松盛光電來給大家介紹激光錫焊是怎么焊接陶瓷的。

一、核心工藝原理與兩條技術路線

陶瓷本身化學惰性強，普通錫料無法潤濕，工業上分為兩大類工藝：

1)陶瓷金屬化后激光錫焊(量產主流，可靠性最高)

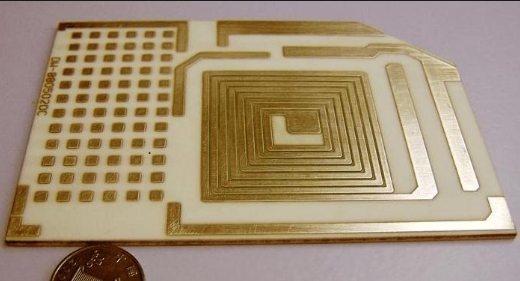

工藝流程：陶瓷基板預處理 → Mo-Mn 法 / 化學鍍 Ti-Ni-Au / 濺射金屬化層 → 激光加熱錫料實現連接 連接結構：陶瓷→金屬化過渡層→焊料→金屬引腳 / 散熱件 優勢：潤濕性穩定、焊點強度高、氣密性好;適合 Al?O?、AlN 陶瓷基板、陶瓷管殼封裝。

2)陶瓷直接激光活性錫焊(無金屬化，小批量特種場景)

使用活性釬料(含 Ti、Zr 等活性元素)，激光局部升溫促使活性元素與陶瓷界面發生化學反應生成過渡相，實現焊料直接潤濕陶瓷; 局限：工藝窗口窄、一致性較差，多用于科研、特種傳感器，大批量產極少采用。

熱源選型：電子行業主流915/980nm 半導體連續 / 脈沖激光;光斑 0.05～0.3mm，配合 CCD 視覺定位，重復精度 ±0.01mm。

二、相比回流焊、烙鐵焊、超聲焊的核心優勢

極低局部熱輸入，防止陶瓷開裂 回流焊整板升溫、烙鐵熱傳導范圍大，陶瓷與金屬熱膨脹系數(CTE)差異極易產生微裂紋;激光熱影響區<0.1mm，可搭配閉環紅外恒溫控制，避免熱沖擊。

非接觸、可達性強 適合立體結構、狹小內腔、高密度微型焊點，無法下烙鐵的 COB 光模塊、陶瓷封裝引線均可焊接。

保護熱敏元器件 焊接只對焊點區域加熱，陶瓷基底背面溫升低，避免光芯片、半導體裸片受熱失效。

焊點形態可控、適合高頻電路 焊點一致性好，減少信號反射;氮?dú)夥諊附右种蒲趸?，接觸電阻穩定，適配射頻、高速光信號場景。

柔性生產 支持錫絲、錫球、錫膏、預成型焊片多種送料方式，單點獨立焊接，方便返修補焊。

三、主流應用領域(電子陶瓷為主)

1. 光通信器件(規模最大應用場景)

基材：96%/99.6% 氧化鋁陶瓷、氮化鋁陶瓷基座

TOSA/ROSA 光組件：陶瓷基座與金屬引腳、透鏡支架焊接

800G/1.6T 光模塊 COB 封裝、陶瓷管殼引線釬焊

2. 功率半導體、新能源電子

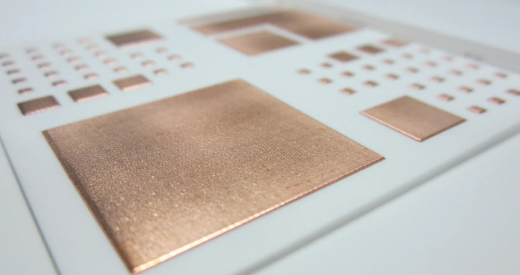

基材：Al?O?、AlN 陶瓷覆銅板(DBC/AMB 基板)

IGBT、SiC 模塊陶瓷基板與引腳、微型散熱連接件焊接

大功率 LED 陶瓷基板電極、散熱結構焊接

注意：大面積基板主連接一般使用真空釬焊;激光錫焊多用于引出端子、輔助微型焊點。

3. 射頻與 5G 通信

陶瓷濾波器、介質諧振器金屬電極焊接

毫米波雷達陶瓷基板、射頻陶瓷載體與 SMA 金屬連接器焊接

4. 傳感器與氣密陶瓷封裝

溫度、壓力傳感器陶瓷外殼、陶瓷饋通(Feedthrough)引腳焊接

醫療植入器件陶瓷密封組件(低應力，避免陶瓷漏氣)

5. 其他場景

陶瓷電容電極補強、微型航空航天陶瓷組件、氧化鋯結構陶瓷小型異種連接。

四、關鍵工藝難點與解決方案

難點 1：陶瓷表面潤濕性差，錫料縮球、虛焊

方案：優先采用Ti/Ni/Au 金屬化;無金屬化場景選用含鈦活性焊料;嚴格超聲清洗陶瓷表面，搭配適配助焊劑;惰性氮?dú)獗Ｗo(hù)。

難點 2：CTE 失配引發陶瓷微裂紋(最常見失效)

方案：

采用脈沖激光、梯度能量緩升溫，避免瞬時高溫沖擊;

優化光斑大小，不要能量過度集中;

厚陶瓷可增加低溫預熱工序;

選用塑性較好焊料(SAC305、低溫 SnBi)緩沖熱應力。

難點 3：氮化鋁(AlN)陶瓷特殊問題

AlN 易受潮水解、表面易形成氧化鋁薄層;金屬化前需等離子清洗，嚴控焊接環境濕度。

難點 4：界面空洞、氣密性不足

方案：控制焊料厚度;使用低空洞錫膏;穩定激光加熱時間，防止助焊劑劇烈汽化;高精度工裝保證貼合間隙。

五、常用焊料選型參考

通用消費 / 通信電子：SAC305(SnAgCu，無鉛)，工作溫度適中;

熱敏器件：SnBi58 低溫焊料(熔點 138℃)，大幅降低熱沖擊;

高可靠氣密封裝：AuSn20 金錫焊料(多用于陶瓷蓋板密封，高溫穩定性強);

無金屬化直接釬焊：活性錫基釬料(添加 Ti，成本高，工藝窗口窄)。

六、典型標準工藝流程(金屬化陶瓷基板激光錫焊)

陶瓷基板超聲清洗→烘干→等離子表面活化

定位工裝裝夾，視覺 CCD 完成焊點坐標校準

錫絲 / 錫球自動送料，激光預熱界面

激光定點熔化焊料，保持潤濕鋪展時間

激光關閉，受控緩冷，氮?dú)獬掷m(xù)保護

視覺外觀檢測、推剪強度抽檢、氣密 / 電阻測試

七、發展趨勢

矩形光斑、勻光激光替代傳統高斯光斑，溫度場更均勻，減少陶瓷局部過熱;

紅外實時閉環溫控激光錫焊系統，實現焊點溫度 ±5℃精準管控;

激光表面微織構預處理陶瓷，探索簡化金屬化工序，降低生產成本;

在第三代半導體 AMB 氮化鋁陶瓷封裝、高速光模塊中持續滲透。

松盛光電優勢

松盛光電四點同軸閉環恒溫溫控系統(獨家) 激光光路、同軸 CCD 視覺、紅外測溫、指示光四點同軸一體化，解決行業普遍存在光路偏移、測溫不準難題; 自研高速 PID 溫控，測溫響應≈20μs，激光器響應 15μs，焊點溫度實時閉環調節，溫度控制精度±5℃。

陶瓷焊接價值：避免瞬時熱沖擊，大幅降低氧化鋁、AlN 陶瓷因 CTE 失配產生微裂紋;適配光模塊陶瓷基座、DBC 基板精密釬焊。

松盛光電自主半導體激光光源 + 勻光光學方案 主推 915/976/980nm 半導體連續激光，能量穩定性<±0.5%;可選矩形勻光光斑、環形光斑、搖擺光束焊接頭(QBW 搖擺頭)。 高斯光斑局部熱點容易烤裂陶瓷;勻光 / 搖擺光斑溫度場均勻，焊點空洞率顯著下降，非常適合薄陶瓷、金屬化陶瓷基板。 同步布局450nm 藍光激光錫焊，對鍍金、銅電極吸收率更高，適合陶瓷表面金屬鍍層焊接。

松盛光電微米級視覺定位與高精度運動平臺 同軸高清 CCD 視覺，重復定位精度可達±2~5μm;最小支持 0.15mm 焊盤、0.25mm 窄間距焊點。 適配陶瓷封裝微型引腳、ROSA 陶瓷基座軟帶焊接，狹小腔體、立體結構可視可控，無需反復調試光路。

松盛光電模塊化光學頭，支持輕量化嵌入自動化產線 光學模組小型化設計，區別傳統大型立式設備;可獨立供貨激光焊接頭、溫控單元，方便集成客戶自有自動化工裝、氮?dú)饷荛]腔體。
