一、應用背景與行業痛點

點讀筆核心發聲線圈、筆頭感應傳感器大量采用0.05～0.1mm 超細漆包銅線，需要焊接至微型銅端子、PCB 小焊盤;整機內部空間狹小，周邊分布音頻芯片、藍牙元件、塑膠殼體，熱敏器件耐受溫度普遍≤120℃。 松盛光電來給大家介紹一下激光錫焊的優勢及傳統工藝(手工烙鐵焊、熱壓焊)突出痛點：

細線極易損傷：烙鐵接觸施壓、機械刮漆容易拉斷漆包線，斷線不良率高;人工刮漆深淺不一，銅線截面受損，長期使用易斷路。

熱損傷風險大：持續熱傳導造成周邊塑膠軟化、芯片參數漂移、線圈絕緣大面積碳化，引發雜音、感應失靈。

精度不足：端子焊盤最小僅 0.2mm，烙鐵頭易發生連錫短路，焊點一致性差。

效率低、良率不穩定：依賴熟練操作工，單焊點耗時久，虛焊、假焊隱性不良多，老化測試集中失效。

二、激光錫焊工藝原理(適配點讀筆漆包線)

主流兩條工藝路線：

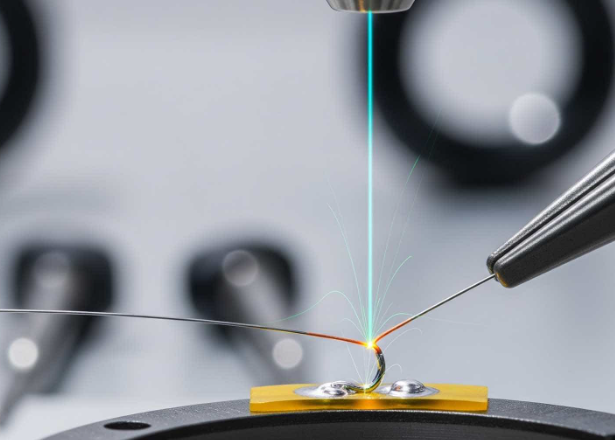

一體化激光剝漆 + 激光送錫焊接(非直焊漆包線首選) 同軸 CCD 視覺定位，激光光斑精準作用于漆包線端部，瞬間氣化絕緣漆膜，緊接著激光加熱錫絲 / 錫球，熔融焊料浸潤裸銅線與金屬端子，一步完成剝漆與焊接;非接觸加熱，無機械壓力。

免預剝漆激光錫焊(直焊型漆包線) 脈沖激光局部瞬時高溫，使直焊漆包線絕緣層熱分解，同步完成潤濕焊接，省去獨立剝漆工序。

加熱形式分為：精密送絲激光錫焊、錫球噴射激光錫焊;量產中點讀筆微型焊點優先選用錫球激光焊，錫量可控、焊點小巧規整。

關鍵特點：毫秒級短時脈沖加熱，熱量高度集中，熱影響區<0.12mm，遠離線圈主體與周邊元器件。

三、激光錫焊相對傳統工藝核心優勢(點讀筆場景)

無機械應力，保護超細漆包線 全程非接觸，不存在烙鐵擠壓、拉扯;銅線損傷率降至 0.1% 以內，解決 0.05mm 極細線斷線難題。

低熱沖擊，保護點讀筆熱敏組件 定點局部加熱，溫升集中在焊點區域，線圈骨架、外殼塑膠、音頻 IC 不會過熱;有效杜絕點讀筆出現噪音、感應失效。

微米級定位，適配微型密集端子 搭配同軸視覺自動對位，定位精度 ±0.01mm;狹小內部空間、近距離引腳不易連錫短路，適合自動化流水線。

焊點一致性高，降低售后不良 激光功率、出光時長、錫量數字化閉環控制，接觸電阻穩定;大幅減少虛焊、冷焊，提升高低溫老化、震動測試通過率。

工序簡化，易于全自動量產 可集成自動上料、視覺檢測、焊接、AOI 焊點檢測一體;替代人工刮漆 + 手工焊接，單焊點周期縮短至數秒，產能顯著提升。

焊點形態小巧 焊錫量精準可控，不會產生多余錫珠，避免點讀筆狹小內腔錫屑脫落造成短路隱患。

四、量產典型工藝方案與參考參數

適用工件

點讀筆感應線圈 / 發聲線圈漆包線 → 銅彎鉤端子 / PCB 焊盤 漆包線線徑：0.05～0.10mm;焊盤尺寸：0.2～0.6mm

設備配置方案

光源：半導體紅外激光 / 355nm 紫外激光(細線剝漆優先紫外)

視覺：同軸 CCD 視覺系統，自動識別漆包線與端子位置

供料方式：錫球噴射(SAC305 無鉛錫球，φ0.15～0.25mm)

保護：氮氣保護(3～5L/min)，減少氧化、抑制飛濺

溫控：閉環恒溫激光模塊，防止細線燒斷或漆膜剝離不徹底

典型工藝流程

工件定位→視覺拍照自動糾偏→激光剝漆(非直焊線)→噴射錫球→脈沖激光熔融焊接→焊點視覺檢測→下料

五、工藝難點與量產優化方案

隱患：激光功率過高燒斷超細銅線 優化：采用短脈沖模式，搭配閉環實時測溫;光斑不要直接長時間照射銅線本體，焦點落在焊料區域。

隱患：漆膜剝離不干凈，出現隱性虛焊 優化：區分直焊 / 普通漆包線;普通漆包線采用 “先剝漆、后焊接” 分步程序;調整激光離焦量，精準控制剝漆長度。

隱患：焊點潤濕不良 優化：選用適配助焊劑型錫球;氮氣吹掃角度優化;端子來料做好防氧化管控。

空間局限問題 選用側出光、小角度激光光路，適配點讀筆筆殼內部狹窄焊接工位。

六、應用總結

點讀筆朝著更小體積、更低噪音、更高可靠性方向迭代，0.1mm 以內超細漆包線與微型端子焊接成為生產瓶頸。激光錫焊依靠非接觸、低熱影響、高精度、自動化兼容的特性，完美解決傳統烙鐵焊接斷線、熱損傷、一致性差的痛點，是教育電子線圈、感應組件精密焊接主流升級方案。 對于大批量點讀筆工廠，替換人工焊接線后，可以同時實現良品率提升、人力下降、產品長期可靠性改善。
