激光錫焊在尿素液位溫度傳感器生產中的應用

激光錫焊在尿素液位溫度傳感器生產中的應用

尿素液位溫度傳感器是國四～國六柴油車 SCR 后處理系統的關鍵零部件，安裝于尿素箱內部，長期浸泡在尿素水溶液中，承受高低溫循環、車輛顛簸振動、尿素介質腐蝕，內部電路板后期需要整體灌膠密封，對焊接工藝的熱損傷控制、焊點可靠性、潔凈度、一致性要求極高。傳統烙鐵手工焊、回流焊在該產品生產中存在明顯短板，激光錫焊(送絲式為主)已經大量應用于該傳感器的量產與返修工序。

一、產品焊接痛點

元器件熱敏感性高 板載 MCU 單片機、電源管理芯片、NTC 溫度熱敏元件、霍爾感應芯片，耐熱能力有限。普通電烙鐵拖焊熱量傳導范圍大，極易造成芯片過熱損傷、NTC 參數漂移，塑料外殼局部受熱熔融變形;回流焊整板高溫，不適合已經預裝殼體組件的半成品焊接。

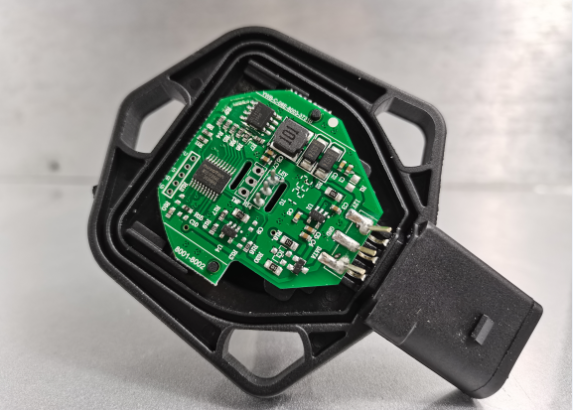

結構空間受限 PCB 為異形八角電路板，裝配后處于黑色塑料殼體的密閉腔體之內，內部空間狹窄，烙鐵頭作業容易干涉殼體，剮蹭元器件，難以實現穩定作業。

環境對焊點嚴苛要求 產品后續要灌封防水硅膠，焊點殘留助焊劑離子，在密閉潮濕腔體內部會緩慢腐蝕銅箔與焊點，造成后期虛焊、斷路故障;車輛行駛持續振動，焊點需要具備優異抗振疲勞性能。

生產兼顧量產與返修 量產需要焊點一致性;同時該傳感器市場返修量大，已經裝配殼體、灌膠后的電路板，無法使用回流焊，傳統烙鐵返修極易二次損壞周邊器件。

二、激光錫焊主要應用工位

1. 接插件插針與 PCB 焊盤焊接(核心工位)

傳感器 4Pin 車載接插件金屬端子，插入 PCB 焊盤孔位，完成端子與電路板電氣連接。這是該產品失效高發點位，虛焊會直接報尿素液位、溫度信號故障。采用送絲激光錫焊，定點對焊盤?插針位置加熱，自動供給錫絲，成型飽滿可靠焊點。

2. PCB 貼片元器件焊接

電阻、電容、二極管、電源芯片引腳焊接;部分版本霍爾感應元件、信號調理器件補焊。針對小尺寸貼片元件，精準控溫，避免元件燒裂。

3. 線束導線與板端焊盤焊接

部分結構版本內部有引線，導線壓接端子與 PCB 焊盤的焊接。

4. 售后 / 工廠返修工序

故障件拆解灌膠之后，更換損壞 MCU、電源芯片，對腐蝕脫落焊盤補焊。激光錫焊局部加熱，不需要拆卸整套殼體組件，實現局部拆焊補焊，大幅降低報廢率。

三、送絲激光連續錫焊工藝優勢

局部選擇性加熱，熱影響區極小 激光能量精準聚焦焊盤區域，熱量只集中焊接點位，熱傳導范圍可控。周邊單片機、NTC 熱敏元件、塑料殼體溫升很低，從根源避免芯片過熱失效、溫度傳感器參數漂移、外殼熱熔變形，完美適配已經裝入塑料殼體的半成品焊接。

錫量可控，焊點綜合性能適配車載工況 送絲機構定量供給錫材，焊點錫量穩定可控，焊點成型均勻飽滿，潤濕充分。焊點抗拉、抗振動疲勞性能優異，抵御車輛行駛持續震動，降低虛焊、脫焊風險;焊點致密，抵抗尿素水汽腐蝕，適配后續灌膠密閉環境。

非接觸式加工，適配狹小異形腔體 無烙鐵頭物理接觸工件，不會擠壓、剮蹭 PCB 板和周邊元器件;光束可以伸入傳感器殼體內部腔體完成焊接，不受八角異形板、殼體結構干涉限制。不存在烙鐵頭磨損、需要頻繁更換的問題。

工藝參數數字化，量產一致性高 激光功率、加熱時間、送絲速度全部參數化存儲，自動化產線重復精度高，批量產品焊點狀態統一，減少人為手工焊接帶來的質量波動，便于產線質量追溯。

獨特的返修能力 回流焊只能用于裸板焊接，裝配殼體后完全無法使用;烙鐵返修熱風險高。激光錫焊可對單顆器件單點拆焊、補焊，不需要整板高溫，工廠返工以及市場維修都可以使用，有效降低生產成本。

四、關鍵工藝管控要點

激光功率、加熱時間匹配調試 功率過高會燒蝕 PCB 焊盤銅箔，造成焊盤脫落;功率不足會產生虛焊。需要針對插針、大小元器件分別設置工藝窗口，避免熱累積。

助焊劑管控 優先選用低殘留、低離子腐蝕性助焊劑。傳感器焊接完成后要做焊點清潔，殘留助焊劑封閉在灌膠腔體內，會緩慢腐蝕焊點銅箔，造成后期潛伏性故障。

焊接前處理 尿素傳感器工作環境惡劣，插針、焊盤做好除氧化處理，保證錫液潤濕，防止出現假焊。

與灌膠工序工藝銜接 焊點表面潔凈度直接影響后續灌封硅膠和電路板的結合力，焊接殘渣、油污必須清理，防止灌膠分層、進水失效。

煙氣處理 焊接產生助焊劑煙氣，配置吸煙凈化裝置，防止煙氣殘渣落回電路板表面。

五、對比其他焊接工藝總結

手工烙鐵焊：設備便宜，但熱損傷風險大，一致性差，依賴工人技術，返修易損壞工件。

回流焊：適合裸板 SMT 貼片，殼體裝配之后無法使用，不能返修。

激光錫焊：設備投入更高，熱控制優秀，適配帶殼體半成品，兼顧量產 + 返修，焊點可靠性高，是尿素液位溫度傳感器提升良品率、降低售后故障率的優選工藝。
