激光錫焊在電子油泵驅動控制器焊接中的應用

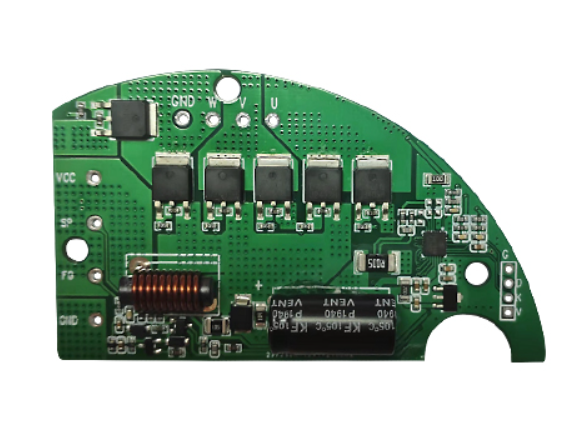

電子油泵驅動控制器(燃油泵 / 電動油泵 ECU)是安裝在油箱內部或緊鄰燃油管路的車載安全類電控單元，由功率驅動 MOS 管、MCU、采樣電阻、厚銅 PCB、電機漆包線端子、連接器插針、LIN/CAN 信號引腳組成。它長期浸泡在汽油蒸汽中，承受 - 40℃～+125℃寬溫循環、持續振動、燃油腐蝕，對焊點提出極高車規可靠性要求(IATF16949、IPC-A-610 Class3)。激光錫焊(半導體激光軟釬焊)屬于選擇性局部加熱、非接觸式釬焊，專門解決這類狹小腔體內、熱敏器件與大電流端子共存的焊接難題，替代傳統手工烙鐵、局部波峰焊。

一、電子油泵驅動控制器的焊接痛點(為什么需要激光錫焊)

器件熱敏、怕過熱：板載 MCU、電流采樣芯片、貼片電容、霍爾傳感元件，普通烙鐵 / 波峰焊熱傳導范圍大，極易造成芯片熱漂移、電容失效、PCB 基材碳化，一旦損傷會直接導致油泵停機、發動機熄火風險。

焊點類型混雜，大小差異巨大：既有微小信號引腳(0.2~0.4mm 間距)，又有油泵電機大電流功率端子、厚銅焊盤，大焊盤散熱快、小引腳熱容小，傳統工藝很難統一溫度，極易出現虛焊、冷焊、連錫、燒盤。

裝配空間狹小，腔體干涉：控制器封裝在塑料殼內，殼體內部空間緊湊，烙鐵頭無法伸入深腔，還容易剮蹭器件、帶入機械應力;超聲焊接會帶來振動，容易造成貼片元件脫焊。

工況對焊點耐久性要求苛刻：油箱內部持續振動、冷熱交變，普通焊點金屬間化合物(IMC)厚度不均勻，長期使用易開裂、接觸電阻漂移，出現油泵間歇性不工作故障。

一致性與追溯要求高：汽車零部件量產要求每一個焊點可記錄工藝曲線，人工焊接的溫度、錫量不可控，不良率高，難以滿足整車廠質量追溯。

二、激光錫焊基本原理與系統組成

激光錫焊屬于軟釬焊，不是熔焊。以 976/980nm 半導體激光器作為熱源，光纖傳輸激光，光斑聚焦在焊點區域，光能直接轉化熱能熔化錫絲 / 錫膏;搭配同軸 CCD 視覺定位 + 紅外同軸測溫 + 送錫機構 + 多軸運動平臺，采用 PID 閉環恒溫控制，實時采集焊點溫度，動態調節激光功率，把焊點溫度穩定控制在 ±5℃，保證錫料充分浸潤，同時不超周邊器件耐溫上限。 整套系統構成：

半導體激光主機 + 光纖激光焊接頭;

同軸 CCD 視覺定位系統，微米級定位補償，應對 PIN 針、PCB 位置偏差;

同軸紅外測溫模塊(測溫點與激光光斑重合);

精密自動送錫單元(錫絲進給精度 ±5%);

運動平臺 / 機械手、工裝夾具、煙霧凈化、AOI 在線檢測模塊。

主流工藝形式：激光送絲焊(量產首選)、預置錫膏激光焊(密集插針)、錫球焊接(微型觸點)。

三、在電子油泵控制器內部的四大焊接應用點位

1. PCB 功率器件引腳焊接(MOS 管、柵極驅動芯片)

油泵驅動板需要多路功率 MOS 管控制油泵電機啟停與調速，MOS 管引腳間距密，背面大面積散熱焊盤。

激光光斑只照射引腳焊盤，熱影響區極小，不會大面積加熱 MOS 管本體、周邊貼片電容;

分段溫控：低溫預熱消除溫差，脈沖熔錫，緩慢降溫，減少熱應力，避免 PCB 厚銅層與基材分層;

優勢：減少器件熱損傷，焊點 IMC 層均勻，高低溫循環后不易開裂，大電流下接觸電阻穩定。

2. 油泵電機漆包線 / 線圈端子與 PCB 焊盤互聯(核心難點)

電子油泵的電機線圈引出漆包線需要和驅動板焊盤連接，漆包線漆膜耐熱差，線徑細，傳統烙鐵容易燙壞漆膜、斷線。

激光定點加熱，精準熔化錫料同時快速去除漆膜，不會灼傷漆包線非焊接區域;

非接觸焊接，無烙鐵機械壓力，不會拉斷細漆包線;

適合狹小殼體內線圈端子，解決烙鐵頭無法伸入腔體干涉問題，是內置式油泵控制器最典型應用場景。

3. 連接器插針、LIN 通訊引腳、電源輸入端子焊接

連接器插針密集，間距小，容易發生連錫、橋接;電源端子承載大電流，需要足夠錫量保證載流能力。

CCD 視覺逐點定位，單點獨立控溫，每根插針獨立焊接，有效防止相鄰引腳連錫;

大電流端子可以調整光斑尺寸、錫絲送料量，形成飽滿、無氣孔的焊角，滿足持續大電流工作;

焊后可以記錄每個插針的溫度曲線，實現 IATF16949 要求的單焊點數據追溯。

4. 厚銅 PCB 采樣回路、采樣電阻引腳焊接

油泵電流采樣回路對阻值精度極其敏感，過熱會造成采樣電阻阻值漂移，直接造成油泵控制異常。激光錫焊熱量集中在焊盤，不會傳導至電阻本體，保證采樣精度穩定。

四、對比傳統工藝的核心優勢

低熱影響，保護車規敏感元器件：熱量只集中在焊點，毫秒級加熱冷卻，周邊器件溫升低，避免 MCU、電容、霍爾元件熱失效。

非接觸、無機械應力：沒有烙鐵頭擠壓、摩擦，不會推歪貼片元件、拉斷漆包線;無超聲振動，不會造成器件虛脫。

恒溫閉環，焊點一致性極高：紅外實時測溫 + PID 動態調功率，無論焊盤熱容大小(小引腳 / 厚銅大焊盤)，焊點溫度穩定，虛焊率顯著下降，滿足車規可靠性測試(1000 次以上 - 40~125℃熱循環、振動耐久)。

適配狹小密閉腔體：激光通過光纖進入殼體內部，焊頭體積小，解決內置油泵控制器裝配后內腔焊接的干涉難題，可實現先裝配殼體再焊接的組裝工藝。

自動化量產與全鏈路追溯：搭配流水線、掃碼、AOI 檢測，每個焊點保存溫度曲線、激光功率、錫絲進給數據，滿足整車零部件追溯體系;單點焊接 0.5~2 秒，量產效率高于人工烙鐵。

錫料利用率高：按需送錫，錫渣少，無烙鐵頭損耗，長期量產維護成本更低。

局限性：設備一次性投入較高;對 PCB 焊盤表面處理(ENIG 沉金、鍍錫)、助焊劑選型要求嚴格;需要針對不同焊點做工藝窗口 DOE 參數開發。

五、量產工藝流程(電子油泵驅動板激光錫焊完整工序)

來料：PCB 貼片 SMT 完成，功率器件、MCU、采樣元件貼裝;

預裝：將 PCB 裝入油泵塑料殼體，電機線圈引線穿過殼體定位孔;

工裝定位 + 視覺掃碼：產品定位，CCD 拍照識別所有焊點坐標，自動補償位置偏差;

激光錫焊工序：

預熱段：低功率激光小幅升溫，消除溫差，減少炸錫;

熔錫段：激光升溫至焊錫熔點，同步送出錫絲，錫料潤濕焊盤與引腳;

保壓浸潤：維持恒溫，形成均勻金屬間化合物;

冷卻：激光停止，焊點快速自然冷卻; 逐點完成 MOS 引腳、漆包線端子、連接器插針全部焊點;

焊后煙霧凈化，清除助焊劑煙氣;

AOI 視覺檢測：檢查錫量、潤濕角、有無連錫、缺錫;

電性能測試：油泵驅動功能、采樣電阻阻值、絕緣耐壓;

環境可靠性抽樣：溫度循環、隨機振動、燃油浸泡老化測試。

六、關鍵工藝參數與質量管控要點

激光選型：優先 976nm 半導體激光，功率一般選用 30W~100W;小信號引腳 30~50W，大電流端子、厚銅焊盤選用 60~100W;

光斑：小圓光斑適合單點引腳;矩形 / 環形光斑適合大面積功率焊盤;光斑尺寸匹配焊盤大小，避免能量溢出;

溫度曲線：焊錫峰值溫度一般 230~260℃，恒溫保持時間控制在幾百毫秒，防止 IMC 過厚變脆;

焊料：車規無鉛錫絲(SAC305)，帶助焊劑芯;漆包線焊接可配套專用助焊劑;

質量判定標準：按照 IPC-A-610 Class3.焊角潤濕良好、無裂紋、無氣孔、無橋連;焊點橫截面 IMC 厚度控制在 1~4μm，太厚易脆、太薄強度不足;接觸電阻穩定，通過振動、高低溫耐久驗證。

七、可靠性驗證項目(油泵控制器激光焊點必須通過)

溫度循環：-40℃ ↔ +125℃，1000 次循環，焊點無裂紋、阻值漂移小于 5%;

隨機振動：模擬車載行駛振動，長時間測試不脫焊;

濕熱、鹽霧、燃油蒸汽浸泡老化;

大電流耐久測試，模擬油泵持續工作，焊點溫升在設計限值內;

跌落、機械沖擊測試。

八、應用發展趨勢

隨著電子油泵小型化、集成化，驅動控制器越來越多地內置在油泵總成殼體內部，SMT 完成后直接封入殼體，只能采用選擇性焊接，激光錫焊的應用占比持續提升。同時，激光恒溫閉環、3D 視覺定位、在線焊點紅外熱成像檢測的方案逐步普及，進一步降低虛焊漏檢風險，滿足新能源汽車電子油泵更高安全等級要求。
