激光錫焊在監控攝像頭燈板插針焊接中的應用

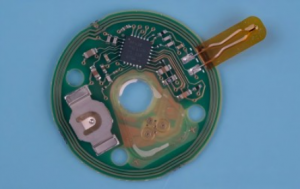

監控紅外燈板、補光燈板屬于典型高密度熱敏 PCBA：板上密布紅外 LED、光敏電阻、穩壓二極管、貼片電阻電容，插針多為 2P/4P/6P 直插 PIN 針，間距小、銅箔薄、LED 芯片與膠層不耐高溫;傳統恒溫烙鐵、回流焊很容易出現 LED 光衰、膠層發黃、光敏元件失效、連錫、虛焊、燙壞阻焊綠油等問題。激光錫焊(半導體激光恒溫錫焊為主，搭配振鏡掃描、環形 / 矩形光斑)是當前安防燈板量產主流精密焊接方案，屬于軟釬焊，只熔化焊錫，母材不熔化，依靠局部定點加熱完成插針與焊盤的潤濕結合。

一、燈板插針焊接的產品痛點(為什么要用激光錫焊)

元器件熱敏風險高：紅外 LED、光敏管對熱沖擊非常敏感，烙鐵接觸傳熱時間長、熱擴散大，極易造成光衰、暗燈、光敏參數漂移;回流焊整板升溫，塑料插針基座變形、燈珠熒光粉受損。

插針排布密集：雙排插針、間距 1.25/1.5/2.0mm，烙鐵頭容易剮蹭相鄰焊點、橋連短路，人工焊一致性差，對操作工依賴度高。

燈板基材?。捍蠖嗍?1.0mm 以內 FR-4 薄板，部分鋁基板版本導熱快，熱量極易快速散失，容易虛焊;同時鋁基板反光強，普通激光光斑容易反射灼傷周邊器件。

可靠性要求：攝像頭戶外長期使用，晝夜溫差大、潮濕，焊點需要穩定爬錫、無氣孔、應力小;烙鐵接觸施壓會給插針帶來機械應力，后期震動容易斷腳、脫焊。

外觀與潔凈要求：燈板靠近光學窗口，助焊劑殘留、錫珠飛濺一旦落在 LED 發光面，直接導致光斑不良、夜視模糊。

二、激光錫焊系統組成(燈板專用配置)

主流采用半導體恒溫激光錫焊系統，光纖激光較少用于該場景(峰值能量過高，工藝窗口窄)，整套設備包含：

激光光源與溫控模塊：半導體 808/915nm 波段，核心是紅外閉環測溫 + 恒溫反饋，不是固定功率輸出;實時采集焊點溫度，動態調功率，把焊點穩定鎖在 230–280℃區間，是保護 LED 燈珠的關鍵。

同軸 CCD 視覺定位：亞像素定位，識別插針、焊盤 Mark 點，補償夾具公差、放板偏移，定位精度 ±0.1~±0.15mm;同時同軸監控焊接過程，方便工藝調試和不良追溯。

光學整形單元(重點)

高斯圓點光斑：單針獨立點焊，適合大間距插針;缺點是中心能量集中，通孔插針容易被針身遮擋熱量、反射激光。

環形光斑(DOE 衍射光學)：能量分布在外環，避開中間金屬插針，熱量集中在焊盤與孔壁，完美適配通孔插針，爬錫均勻、減少反光灼傷，是燈板通孔插針首選方案。

矩形 / 方形光斑：適配一排多針同步掃描，熱量均勻覆蓋一排焊盤，適合長條燈板連續插針陣列，熱影響區規整，不容易殃及旁邊 LED。

送料單元(兩種工藝路線二選一)

自動送錫絲：φ0.15~0.3mm SAC305 無鉛錫絲，時序聯動激光，先出絲、激光熔化，適合中小批量、換款頻繁的工廠;

預點錫膏 + 激光回流：提前在焊盤印刷微量錫膏，激光掃描熔融，適合大批量標準化燈板，節拍更快;缺點是錫膏助焊劑殘留管控要求更高。 少數高端方案采用錫球噴射焊，錫量精準、飛濺極少，用于高端 IPC、球機燈板。

振鏡掃描頭(高速方案)：不需要 XY 平臺移動，振鏡鏡片高速偏轉光束，在視場內快速切換多個插針焊點，一排 6 針可以毫秒級依次完成，節拍遠高于運動平臺;適合標準化燈板大批量產線。

工裝夾具、氮氣保護、煙霧凈化：夾具只定位板邊，避開 LED 發光面;微量氮氣保護熔池，減少氧化、炸錫;煙霧凈化器抽走助焊劑煙氣，防止落在光學區域。

三、標準工藝流程(通孔插針版本，送絲式)

前工序：SMT 貼裝 LED、阻容、光敏，插件工位壓入 PIN 插針，插針到位、無翹針，PCB 清潔除油。

上料：人工 / 機械手放入專用夾具，CCD 自動拍照 Mark 定位，識別插針位置，自動補償偏移。

程序調用：調取該款燈板的焊接路徑、溫度曲線、送絲長度、光斑形狀;振鏡方案直接加載焊點坐標陣列。

焊接時序(恒溫模式)： ① 激光預加熱小幅升溫，降低基材溫差，避免急熱炸錫; ② 同步送錫絲到焊盤 + 插針結合處，激光維持恒溫，錫絲熔化、依靠毛細作用沿插針向上爬錫，填充通孔縫隙; ③ 停止送錫，激光維持極短時間讓熔池流動整平; ④ 激光關光，熔池自然冷卻成型，單針焊接時長一般 150–400ms。

視覺復檢(可選在線 AOI)：檢查是否缺錫、虛焊、橋連、錫珠、爬錫高度不足。

后處理：清洗(有光學要求的機型，超聲波清洗助焊劑殘留)、測試點亮、組裝。

鋁基板紅外燈板注意：鋁反光強，優先環形光斑 + 低峰值恒溫曲線，不能用高功率脈沖激光，防止反射光打壞 LED 芯片。

四、核心工藝參數區間(安防燈板量產參考，SAC305)

目標恒溫區間：240~270℃(閉環溫控);不建議超過 280℃，LED 光衰風險明顯上升

光斑尺寸：環形光斑外徑 0.6–1.0mm，根據焊盤大小調整;方形光斑匹配焊盤輪廓

錫絲規格：φ0.2mm 最常用，密集插針用 0.15mm;大電流插針可用 0.3mm

單點點焊時間：180–350ms;振鏡連續掃描可以壓縮至 80–150ms / 點

氮氣：0.02–0.05MPa 低流量保護，不需要大流量，僅防熔池氧化

離焦量：輕微負離焦，使光斑落在焊盤平面，減少插針鏡面反射

五、相比傳統工藝的核心優勢

低熱輸入，保護燈珠：瞬時局部加熱，熱影響區局限在焊盤附近，LED、光敏元件溫升很低，良率提升顯著，夜視燈衰不良大幅下降;無烙鐵頭接觸壓力，插針無機械應力，抗震動更好。

焊點一致性強：恒溫閉環 + 定量送錫，每根插針爬錫高度、錫量穩定，人工烙鐵常見的忽多忽少、虛焊問題可控，批量良率通常穩定 97% 以上。

高密度適配：環形光斑解決插針遮擋、反光難題，1.25mm 小間距插針也可以穩定點焊，不容易連錫短路。

自動化柔性強：振鏡方案換產品只需要調用程序，不需要更換烙鐵頭;可對接流水線、載具回流，適合多型號燈板共線生產，減少對熟手焊工依賴。

焊點可靠性：爬錫飽滿、金屬間化合物均勻，高低溫循環、振動測試通過率優于手工烙鐵焊，適配戶外安防設備長期工作要求。

六、量產高頻缺陷、成因與對策(燈板專屬)

虛焊、爬錫上不去 成因：鋁基板 / 薄 FR4 散熱快、恒溫設定偏低、插針鍍層氧化、送絲時序滯后; 對策：小幅提高恒溫目標、增加預加熱段、來料管控插針鍍錫質量、調整送絲提前量。

錫珠飛濺、炸錫，落在 LED 表面 成因：升溫斜率太陡、錫膏 / 錫絲助焊劑快速爆沸、送絲過量; 對策：分段緩升溫曲線、降低送絲長度、開啟微量氮氣、優化光斑，必要時在 LED 上方加簡易遮光擋片。

相鄰插針橋連短路 成因：錫量過大、光斑偏大、振鏡路徑間距設置不足; 對策：減小單次送絲量、改用環形光斑、焊點之間增加冷卻間隔。

LED 暗燈、光衰、光敏參數漂移 成因：峰值溫度過高、加熱時間太長、反射激光照射燈珠; 對策：嚴格使用恒溫模式，禁止開固定大功率模式，環形光斑減少反射，程序路徑遠離發光芯片。

綠油碳化、PCB 變色 成因：長時間定點照射、光斑偏移打到阻焊區域; 對策：視覺定位校驗、縮短出光時長、光斑輪廓嚴格限定在焊盤區域。

七、適用場景與選型建議

普通紅外槍機、半球燈板(2P/4P 插針、間距≥1.5mm)：送絲式恒溫激光錫焊，矩形光斑、XY 平臺方案，性價比高;

高速球機、多排密集插針燈板(間距 1.25mm)：振鏡 + 環形光斑方案，速度快、防反光、防連錫;

高端 IPC、星光級、黑光攝像頭燈板(對殘留、光衰零容忍)：錫球噴射激光錫焊，殘留少、飛濺極低;

簡易低端燈板、大批量低價走量：預點錫膏 + 激光振鏡回流，節拍最高。

八、局限說明

設備初始投入高于自動烙鐵焊臺;

對插針插件平整度、來料鍍層一致性要求更高，插針嚴重歪斜會定位失效;

助焊劑殘留管控需要配套清洗工序，光學級燈板不能省略清洗;

厚大電流插針、大面積焊盤焊接，工藝窗口變窄，需要更長保溫時間，要評估熱對周邊 LED 的影響。
