激光錫焊
消費電子制造中焊點缺陷難題怎么解決
消費電子(手機、耳機、電腦、智能穿戴等)的焊點連接，正面臨高密度封裝、微型化焊點、無鉛環保、批量一致性四大核心挑戰，傳統回流焊、波峰焊、手工焊易出現虛焊、氣孔、橋連、PCB 燒損、焊盤脫落等缺陷，嚴重影響產品良率與可靠性。激光錫焊憑借精準能量控制、窄熱影響區、靈活送絲補材、高自動化適配的優勢，成為解決消費電子焊點缺陷的最優方案之一。
一、消費電子焊點核心缺陷、成因與傳統工藝痛點
核心缺陷清單(附成因與傳統工藝局限)
| 缺陷類型 | 典型成因 | 傳統工藝痛點（回流 / 波峰 / 手工焊） |
|---|---|---|
| 虛焊 / 冷焊 | 焊料潤濕不足、溫度不均、焊區氧化、間隙過大 | 回流焊溫度場難精準控制；手工焊溫度 / 時間依賴人工，批量一致性差；波峰焊無法適配微型焊點 |
| 氣孔 / 夾渣 | 焊料 / 母材氧化、助焊劑殘留、熔池冷卻過快 | 回流焊助焊劑揮發不充分；波峰焊焊料氧化層卷入；手工焊無保護氛圍，易產生氧化夾雜 |
| 橋連 / 短路 | 焊料過量、焊點間距過小、焊區潤濕不均 | 高密度引腳（如 0.3mm pitch）回流焊易橋連；波峰焊無法控制局部焊料量；手工焊容錯率極低 |
| PCB 燒損 / 分層 | 熱輸入過大、熱影響區寬、無鉛焊料熔點高 | 回流焊整體加熱，易導致 PCB 翹曲、元器件損傷；波峰焊高溫沖擊，厚銅 PCB 易分層 |
| 焊盤脫落 / 銅箔剝離 | 熱應力集中、焊盤與基板結合力不足 | 傳統工藝熱影響區大，熱應力反復作用，導致焊盤脫落，尤其在柔性 PCB（FPC）與剛性 PCB（RPC）結合處 |
二、激光錫焊核心原理與系統配置(適配消費電子)
核心原理
激光錫焊(含送絲式與預置焊錫式，消費電子優先送絲式)是利用聚焦激光束的高能量，精準作用于焊點區域，熔化匹配的錫基焊絲(如 SAC305 無鉛錫絲)與局部母材(焊盤、引腳 / 插針)，在保護氣體氛圍下快速冷卻凝固，形成冶金結合焊點，實現電氣與機械連接。其核心優勢在于能量聚焦、局部加熱、無接觸、可精準補材。
核心系統組件(消費電子專用選型)
| 組件 | 功能 | 消費電子推薦選型 |
|---|---|---|
| 激光源 | 提供焊接能量 | 半導體激光器（976nm），功率 100–300W，脈沖模式（優先），脈沖能量 1–5J，脈寬 0.5–3ms；適配微型焊點的快速點焊 |
| 送絲系統 | 穩定輸送錫絲 | 自動送絲機，φ0.1–0.3mm 細徑無鉛錫絲（SAC305），送絲速率 0.2–5mm/s，焊絲對中精度 ±10μm，適配高密度引腳 |
| 光學聚焦系統 | 聚焦激光束 | 掃描振鏡 + F-theta 場鏡，聚焦光斑直徑 50–150μm，定位速度 > 1000mm/s，實現快速切換焊點 |
| 保護氣體系統 | 防止氧化、改善熔池 | Ar 氣（優先），流量 5–15L/min，微型同軸噴嘴，定向保護熔池，避免錫氧化形成焊渣 |
| 視覺定位系統 | 精準定位焊點 | CCD+CMOS 雙視覺，定位精度 ±5μm，支持焊點識別、偏移補償、焊后檢測，適配批量自動化生產 |
| 運動平臺 | PCB / 元器件定位 | XYθ 精密平臺，重復定位精度 ±3μm，適配柔性 PCB、異形 PCB 的焊接 |
三、激光錫焊關鍵工藝參數優化(解決缺陷的核心手段)
針對消費電子常見焊點缺陷，通過精準參數組合可實現缺陷的系統性抑制，核心參數及優化方向如下：
激光參數優化（抑制燒損、虛焊、氣孔）
功率 / 脈沖能量：SAC305 無鉛錫絲，脈沖功率 100–200W，單脈沖能量 1–3J，脈寬 1–2ms;能量過低易虛焊，過高易燒損 PCB;
光斑直徑 / 離焦量：光斑直徑 80–120μm，離焦量控制在 ±0.3mm，保證熔池均勻，避免局部過熱;
脈沖頻率 / 掃描速度：脈沖頻率 50–150Hz，掃描速度 15–35mm/s，與送絲速率聯動，避免焊料堆積或未熔合。
送絲參數優化（抑制橋連、焊料不足）
焊絲選型：優先 SAC305 無鉛錫絲，φ0.15–0.2mm，適配微型焊點;特殊場景(如高頻、高可靠性)可選 Sn-Bi、Sn-Cu 等低熔點合金;
送絲速率：0.5–2mm/s，根據焊點大小與間隙調整，保證焊料量精準匹配，避免過量導致橋連;
送絲角度：焊絲與 PCB 表面夾角 30°–45°，保證焊絲精準送入激光光斑中心，避免焊料飛濺。
輔助參數優化（抑制氧化、熱應力）
保護氣體：Ar 氣流量 8–12L/min，噴嘴距離焊點 1–3mm，保證熔池完全被保護氛圍覆蓋;
預熱：對厚銅 PCB 或大尺寸插針，采用低溫預熱(80–100℃)，減少熱應力，避免 PCB 分層;
焊點間隙：控制插針與焊盤間隙 < 0.1mm，保證焊料潤濕充分，形成冶金結合。
四、激光錫焊缺陷針對性解決方案(消費電子場景化)
| 缺陷類型 | 激光錫焊解決方案 | 工藝參數調整示例 |
|---|---|---|
| 虛焊 / 冷焊 | 提高激光脈沖能量、降低送絲速率、優化光斑對中、預處理焊區（去氧化膜） | 脈沖能量從 1J 提升至 1.8J；送絲速率從 1.5mm/s 降至 0.8mm/s；視覺定位補償 ±3μm |
| 氣孔 / 夾渣 | 增大 Ar 氣流量、延長熔池存在時間、清洗焊絲與焊盤、采用同軸保護噴嘴 | Ar 氣流量從 8L/min 增至 12L/min；脈寬從 1ms 延長至 1.5ms；焊絲用異丙醇清洗，焊盤用等離子體活化 |
| 橋連 / 短路 | 減少送絲量、縮小光斑直徑、優化焊點間距、采用點 - 點焊接模式 | 送絲速率從 1.2mm/s 降至 0.6mm/s；光斑直徑從 120μm 縮小至 80μm；采用振鏡掃描，實現逐點精準焊接 |
| PCB 燒損 / 分層 | 降低激光功率、縮短脈寬、采用脈沖模式、低溫預熱、分區焊接 | 功率從 200W 降至 150W；脈寬從 2ms 縮短至 1ms；預熱溫度 90℃；對高密度區域分區焊接，避免熱累積 |
| 焊盤脫落 / 銅箔剝離 | 控制熱輸入、采用多脈沖分步焊接、優化焊點形狀、增強焊盤預處理 | 采用 2–3 次低能量脈沖分步焊接；焊點形狀設計為圓形，避免尖角應力集中；焊盤用等離子體處理，提升潤濕與結合力 |

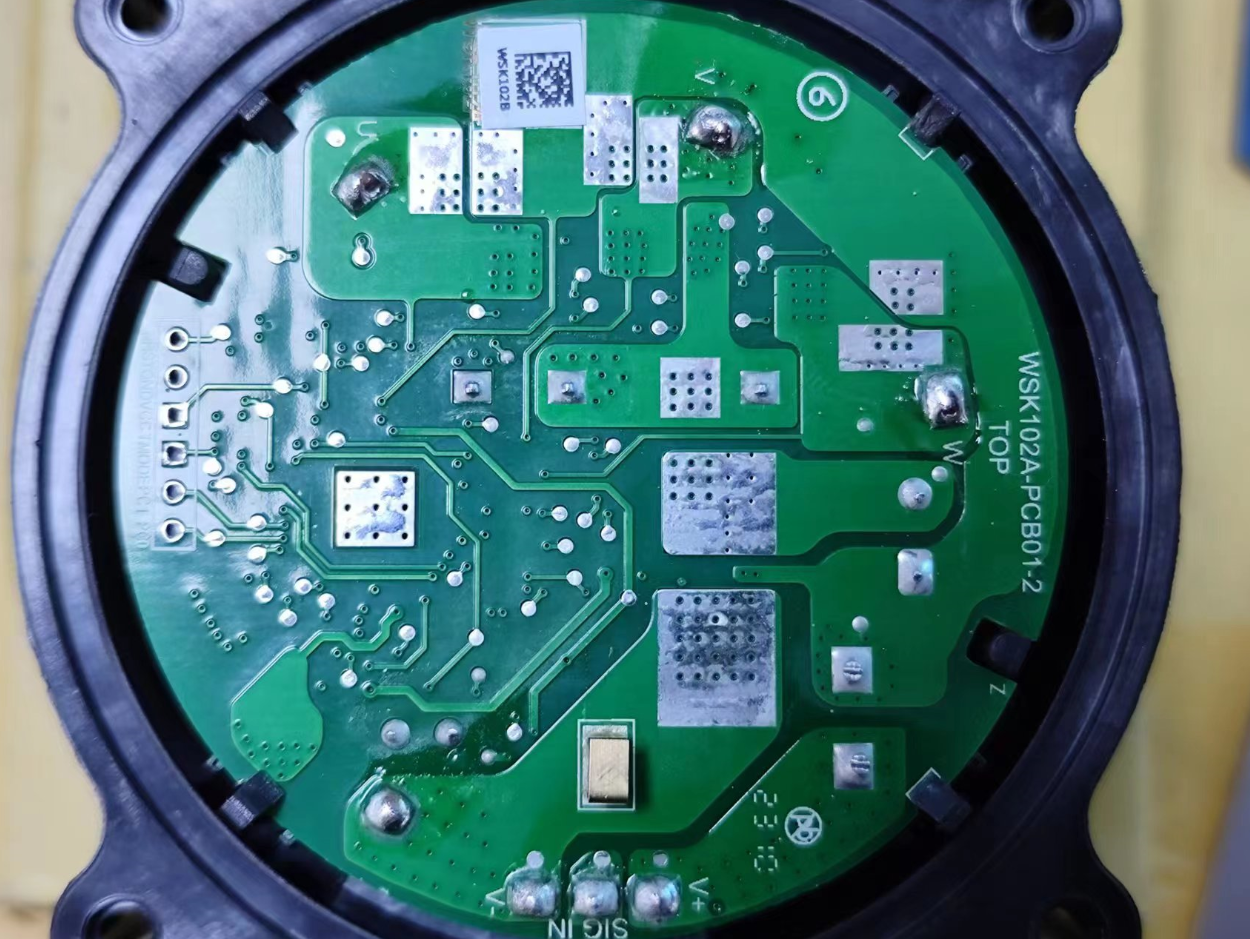

五、激光錫焊在消費電子中的典型應用與優勢
典型應用場景

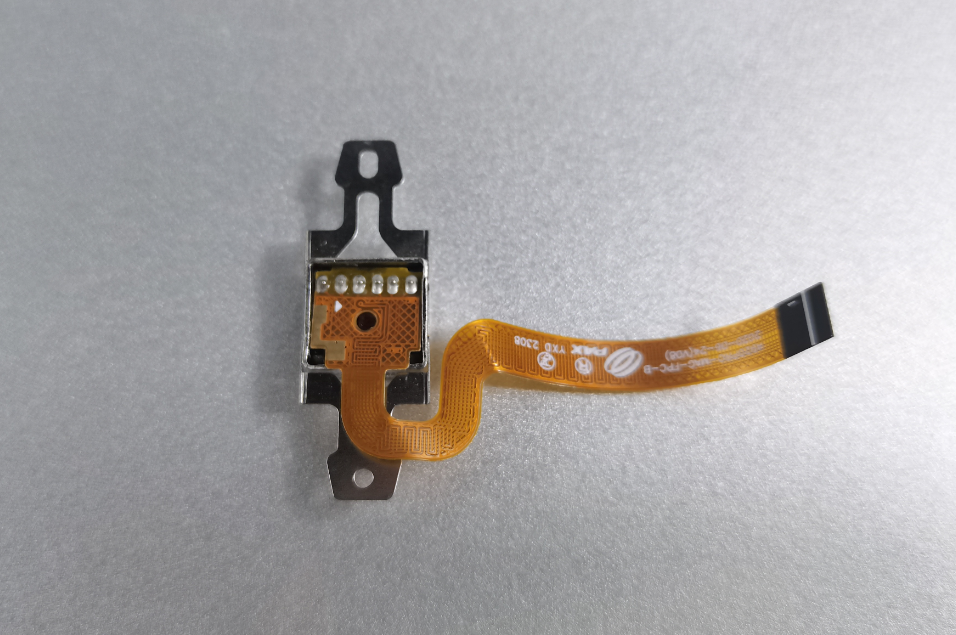

手機 / 平板：主板 BGA 返修、FPC 與主板連接、攝像頭模組引腳焊接、Type-C 接口插針焊接;
智能穿戴：手表 / 手環的微型 PCB 與電池引腳焊接、傳感器引腳焊接、柔性電路焊接;
電腦 / 外設：筆記本電腦主板的 CPU 插座引腳焊接、顯卡的顯存引腳焊接、打印機的控制板焊點焊接;
智能家居：路由器的射頻 PCB 引腳焊接、智能音箱的音頻模塊焊點焊接、安防攝像頭的 PCB 焊點焊接。
核心優勢
極致精密：聚焦光斑小(50–150μm)，熱影響區窄(<100μm)，適配 0.3mm pitch 以下的高密度引腳，避免橋連與短路;
高一致性：自動化控制，參數可精準復現，批量生產良率可達 99.9% 以上，遠優于手工焊;
低損傷：局部加熱，僅作用于焊點區域，避免 PCB 整體加熱導致的翹曲、元器件損傷，尤其適合熱敏元器件(如傳感器、芯片)附近的焊接;
環保無鉛：適配 SAC305 等無鉛焊料，符合 RoHS 標準，無助焊劑殘留問題(可采用無助焊劑焊接);
靈活適配：送絲式可靈活補材，適配不同間隙、不同厚度的焊點，可實現點焊、縫焊、環形焊等多種焊點形式，適配異形 PCB 與柔性 PCB。
六、激光錫焊實施關鍵注意事項與質量檢測
實施關鍵注意事項
焊材匹配：優先選用與母材(焊盤、引腳)材質相近的焊料，避免冶金差異導致焊點脆性;例如 Cu 引腳 + Cu 焊盤，優先選用 Cu 基或錫銅合金焊料;
焊區預處理：焊接前需對焊盤與引腳進行預處理，包括清洗(異丙醇 / 乙醇)、去氧化膜(等離子體處理 / 酸洗)、活化，保證焊料潤濕充分;
設備校準：定期校準激光功率、送絲速率、定位精度、光斑尺寸，避免設備漂移導致焊點質量波動;建議每日開機校準，每周全面校準;
工藝驗證：批量生產前，需進行工藝驗證，包括拉力測試(焊點拉力 > 5N)、電阻測試(焊點電阻 < 5mΩ)、X 射線檢測(無氣孔、無虛焊)、金相分析(焊點組織均勻)。
質量檢測方案
在線檢測：視覺定位系統實時檢測焊點位置與形狀，判斷是否存在橋連、焊料不足等缺陷;
離線檢測：X 射線檢測(XRT)檢測內部氣孔、虛焊;拉力測試檢測焊點機械強度;電阻測試檢測電氣性能;金相分析檢測焊點微觀組織;
可靠性測試：溫度循環測試(-40℃~85℃，500 次)、振動測試(10–2000Hz，20g)、鹽霧測試(5% NaCl，48h)，驗證焊點在極端環境下的可靠性。
七、推薦方案與選型建議
方案選型(按產能與精度需求)
| 需求場景 | 推薦方案 | 核心配置 |
|---|---|---|
| 小批量研發 / 返修 | 桌面式激光錫焊機 | 半導體激光器（100W，脈沖），單軸送絲機，XYθ 手動平臺，CCD 視覺定位 |
| 中批量生產 | 半自動激光錫焊線 | 半導體激光器（200W，脈沖），自動送絲機，XYθ 精密平臺，雙視覺定位，離線檢測模塊 |
| 大批量量產 | 全自動激光錫焊生產線 | 半導體激光器（300W，脈沖 / 連續），多軸送絲機，龍門式運動平臺，視覺定位 + 在線檢測 + 自動分揀，適配 24 小時連續生產 |
關鍵選型建議
激光源：消費電子優先選用半導體激光器(976nm)，功率 100–300W，脈沖模式可精準控制熱輸入，避免燒損;
送絲系統：優先選用自動送絲機，搭配 φ0.15–0.2mm 的 SAC305 無鉛錫絲，送絲速率可調(0.5–2mm/s)，保證焊料量精準;
視覺系統：必須配備雙視覺定位系統(CCD+CMOS)，定位精度 ±5μm，支持焊點識別、偏移補償、焊后檢測;
保護氣體：優先選用Ar 氣，流量 8–12L/min，采用微型同軸噴嘴，定向保護熔池，避免錫氧化。
