揭秘激光焊錫中PCB焊盤涂層怎么選擇

在電子制造領域，PCB(印制電路板)作為電子產品的核心部件，其焊接質量直接關系到產品的性能與可靠性。而在激光焊錫過程中，PCB焊盤涂層扮演著至關重要的角色。不同的焊盤涂層不僅影響著焊接的可操作性，更對焊點的長期穩定性、電氣性能有著深遠影響。本文將詳細剖析常見的PCB焊盤涂層種類及其在激光焊錫中的應用特性，同時結合松盛光電激光錫焊的技術優勢，為電子制造行業提供全面的技術參考。

一、ENIG Ni(P)/Au鍍層：高端應用下的機遇與挑戰

(一)鍍層特點

ENIG Ni(P)/Au工藝，即化學鍍鎳、金，通常在PCB涂覆阻焊層(常見為綠油)后進行。該工藝的核心目標在于保障焊盤的可焊性與焊點可靠性 。其中，化學鍍Ni層厚度一般控制在3 - 5μm，起到隔離銅層與外界環境、增強焊接結合力的作用;化學鍍Au層則分為薄Au層(又稱浸Au、置換Au)和厚Au層(又稱還原Au)，薄Au層厚度為0.025 - 0.1μm，厚Au層厚度一般在0.3 - 1μm(常見為0.5μm左右) ，主要用于防止鎳層氧化，提升表面抗氧化性與可焊性。

化學鍍鎳層中的含P量是影響鍍層性能的關鍵因素。實踐表明，含P量在7% - 9%(中磷)時，鍍層性能表現最佳。含P量過低，鍍層耐腐蝕性差，易被氧化，且在腐蝕環境中，由于Ni/Au形成的腐蝕原電池作用，會導致Ni表面生成黑膜(NixOy)，嚴重影響可焊性與焊點可靠性;而含P量較高時，鍍層抗腐蝕性增強，可焊性也能得到有效改善。

(二)應用特性

ENIG 鍍層黑盤發生區界面化合物形貌

1. 成本高昂：ENIG Ni(P)/Au工藝涉及多種化學試劑與復雜流程，導致其成本顯著高于其他涂層工藝，通常適用于對性能要求極高、成本敏感度較低的高端電子產品;

2. 黑盤問題：盡管工藝不斷改進，但“黑盤”現象仍難以完全杜絕。黑盤的出現會大幅增加虛焊風險，導致產品不良率居高不下，成為生產中的棘手問題;

3. 互連可靠性：在二級互連可靠性方面，ENIG Ni/Au表面不如OSP、Im-Ag、Im-Sn及HASL-Sn等涂敷層，在長期使用或惡劣環境下，焊點失效風險更高;

4. 高頻信號影響：當PCBA工作頻率超過5GHz，由于Ni-P復合鍍層導電性低于銅，在趨膚效應作用下，信號傳輸速度會明顯下降;同時，焊接過程中Au溶入釬料形成的AuSn4金屬間化合物碎片，會導致高頻阻抗無法恢復至理想狀態;

5. 金脆隱患：焊接時間較短時，Au難以在焊料中充分?jǐn)U散，易在局部形成高濃度層，該區域強度較低，存在“金脆”風險，降低焊點長期可靠性。

在激光焊錫中，由于激光能量集中、焊接時間短，ENIG Ni(P)/Au鍍層的“金脆”風險和高頻信號問題可能更為突出，需謹慎選擇工藝參數。

二、Im-Sn鍍層：無鉛化進程中的潛力之選

(一)鍍層特點

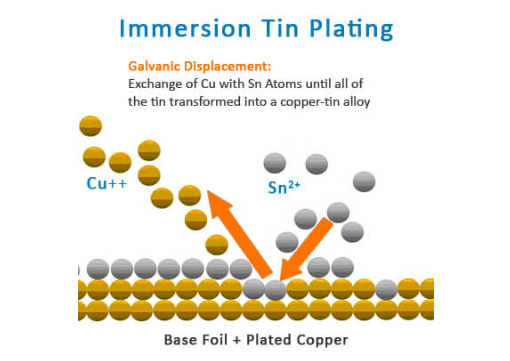

Im-Sn(浸錫)工藝在無鉛化浪潮中備受關注，通過硫酸亞錫或氯化亞錫等化學反應，在PCB焊盤表面形成0.1 - 1.5μm的Sn層(多次焊接場景下，浸Sn厚度至少需達到1.5μm) 。鍍層厚度受鍍液中亞錫離子濃度、溫度及鍍層疏孔度等因素影響。不過，Sn層接觸電阻較高，在接觸探測測試中表現不如浸銀鍍層;常規Im-Sn工藝所得鍍層呈灰色，表面蜂窩狀結構導致疏孔較多，易加速老化進程。

(二)應用特性

1. 成本優勢：與ENIG Ni/Au、Im-Ag、OSP等工藝相比，Im-Sn成本較低，適合對成本敏感、對性能要求適中的電子產品;

2. 錫晶須問題：Sn鍍層存在錫晶須現象，可能對精細間距與長使用壽命器件造成影響，但對PCB整體影響相對較小;

3. 錫瘟風險：Sn在13.2℃以下會發生相變，轉變?yōu)榉勰畹幕疑a(α錫)，導致強度喪失，因此在低溫環境應用中需謹慎考慮;

4. 金屬間化合物生長：在溫度作用下，Sn鍍層與銅層會加速擴散，促使SnCu金屬間化合物(IMC)生長，影響焊點長期穩定性;

5. 潤濕性變化：新制Im-Sn鍍層潤濕性良好，但儲存一段時間或經過多次再流焊接后，潤濕性會快速下降，后端應用工藝窗口較窄。

對于激光焊錫，Im-Sn鍍層的快速潤濕性可充分發揮激光焊接速度優勢，但需注意控制焊接溫度與次數，避免加速鍍層老化與IMC生長。

三、OSP涂層：簡約高效的經濟之選

(一)涂層特點

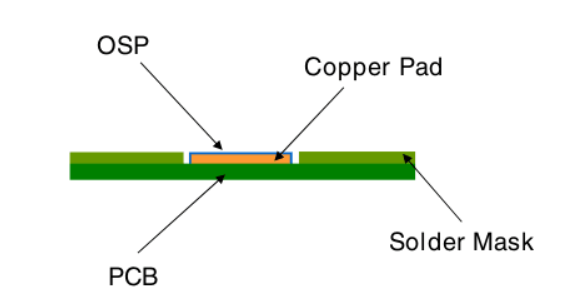

OSP(有機助焊保護膜)于20世紀90年代興起，通過含有苯駢三氮唑(BTA)、咪唑、烷基咪唑、苯駢咪唑等的水溶液與清潔銅表面發生反應，形成一層有機絡合物保護膜，有效防止銅表面氧化。

(二)應用特性

1. 成本與工藝：OSP成本低廉，工藝相對簡單，是追求性?xún)r(jià)比的電子產品常用選擇;

2. 無殘留優勢：焊接加熱時，銅的絡合物迅速分解，僅留下裸銅表面。由于OSP層極薄(通常為0.2 - 0.4μm)，且會被稀酸或助焊劑分解，基本無殘留物污染問題;

3. 兼容性：對有鉛、無鉛焊接均有較好兼容性，但與中等活性(RMA)助焊劑匹配良好，與低活性松香基免清洗助焊劑兼容性欠佳;

4. 厚度敏感性：OSP厚度對助焊劑匹配要求較高，不同厚度需搭配不同類型助焊劑，使用時需嚴格控制;

5. 儲存限制：OSP涂層對儲存環境要求苛刻，車間壽命較短，若生產管理無法有效配合，可能影響使用效果。

在激光焊錫中，OSP涂層的快速分解特性與激光焊接的快速加熱過程相契合，但需注意選擇合適的助焊劑，以確保焊接質量。

四、Im-Ag鍍層：性能與風險并存的特殊涂層

(一)鍍層特點

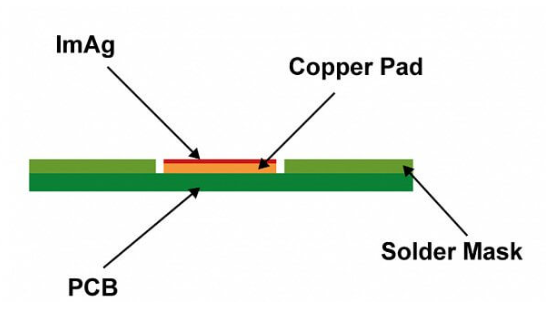

Ag具有優異的導熱性、導電性、焊接性，反光能力強，高頻損耗小，表面?zhèn)鲗?dǎo)能力高 ，在PCB焊盤涂層中應用廣泛。然而，Ag對S親和力極高，易與大氣中微量的S(H?S、SO?或其他硫化物)反應生成Ag?S、Ag?O，導致表面變色、喪失可焊性;此外，在潮濕環境下，Ag離子易沿絕緣材料表面及內部遷移，造成絕緣性能劣化甚至短路。Im-Ag工藝在基材銅上沉積的Ag層厚度為0.075 - 0.225μm，表面平滑，可滿足引線鍵合需求。

(二)應用特性

1. 成本與性能：與Au、Pd等貴金屬相比，Im-Ag成本相對較低，且具有良好的引線鍵合性與和Sn基釬料合金的優良可焊性;

2. 金屬間化合物：Ag與Sn形成的Ag?Sn金屬間化合物無明顯易碎性，對焊點可靠性影響較小;

3. 高頻優勢：在射頻(RF)電路中，利用趨膚效應，Ag的高電導率特性可充分發揮，提升信號傳輸性能;

4. 環境敏感性：Ag鍍層易與空氣中的S、Cl、O反應，導致表面失去光澤、影響可焊性與外觀，需做好儲存與防護。

激光焊錫時，Im-Ag鍍層的高導電性與快速焊接特性相得益彰，但需加強對環境因素的控制，避免鍍層提前失效。

五、熱風焊料整平(HASL)：高性?xún)r(jià)比的傳統之選

　(一)工藝原理

熱風焊料整平(Hot Air Solder Level，HASL)，俗稱噴錫，分為無鉛噴錫和有鉛噴錫，是電子制造中最常用的表面處理工藝之一。該工藝通過將電路板浸入熔融焊料(錫 / 鉛合金)中，使焊料均勻覆蓋 PCB 上裸露的銅表面。當 PCB 離開熔錫槽時，高壓熱空氣通過氣刀快速吹過表面，將多余焊料去除并使焊料沉積平整，最終形成一層保護涂層 。HASL 工藝溫度通常為 250℃，表面處理厚度范圍在 1 - 40μm，PCB 保存壽命可達 12 個月。

(二)應用特性

顯著優勢：HASL 工藝成本低廉，操作相對簡單，適合大規模生產;其涂層具有良好的抗腐蝕、抗氧化性能，可焊性佳，且通過目視檢查即可快速判斷焊盤狀態，便于質量管控;

應用局限：由于氣刀整平效果有限，HASL 涂層表面平整度欠佳，不適用于間距小于 0.5mm 的微小器件焊接;高溫處理過程中易產生錫珠、導致 PCB 變形，且無法滿足電鍍通孔的特殊需求，在精密電子制造中的應用逐漸受限。

六、化學鍍鎳化學鍍鈀浸金(ENEPIG)：性能升級的高端方案

　(一)鍍層結構

ENEPIG 工藝在 ENIG 的基礎上，于鎳層與金層之間增加了一層鈀(Pd)，形成銅 - 鎳 - 鈀 - 金的四層結構。其中，鎳沉積厚度約 3 - 6μm，鈀層厚度 0.1 - 0.5μm，金層厚度 0.02 - 0.1μm 。鈀層的引入有效隔離了鎳與金的直接接觸，顯著降低了黑墊(NixOy)風險，提升了鍍層抗氧化能力與表面平整度。

　(二)應用特性

性能優勢：ENEPIG 表面極為平整，可直接進行引線鍵合，且支持多次回流焊，焊點可靠性突出，適用于航空航天、醫療設備等對穩定性要求極高的領域;

應用挑戰：該工藝成本高昂，生產流程復雜，對環境與設備要求嚴苛;金層過薄導致耐磨性不足，金線鍵合可靠性低于軟電解金，且在焊接過程中易產生錫珠，需嚴格控制工藝參數。

針對 ENEPIG 涂層的精細結構，松盛光電激光錫焊采用脈沖激光調制技術，通過精準控制能量密度與作用時間，避免鈀層與金層過度熔毀，同時確保焊點形成牢固的金屬間化合物，在保障鍍層性能的前提下實現高質量焊接。

七、電鍍鎳金(Electrolytic Nickel/Gold)：多樣化應用的貴金屬涂層

　(一)鍍層分類

電鍍鎳金工藝根據金層特性分為 “硬金” 與 “軟金”：

硬金：純度約 99.6%，為金 - 鈷 / 鎳 / 鐵合金，常用于金手指、PCB 觸點等高磨損區域。其厚度依據應用場景而定，如 IPC 1/2 類應用建議金層 25μin、鎳層 100μin，3 類應用建議金層 50μin、鎳層 100μin;

軟金：純度達 99.9%，主要用于引線鍵合，相比硬金具有更高的可焊性與鍵合強度，能形成更牢固的焊接接頭。

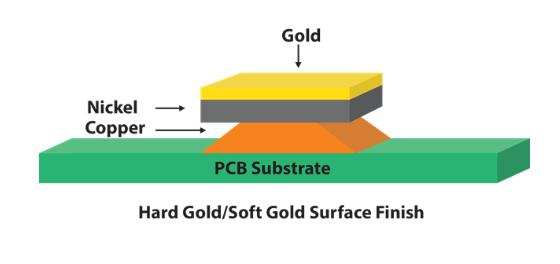

軟電解金表面處理

(二)應用特性

核心優勢：電鍍鎳金涂層保質期長，焊點可靠性高，表面耐磨性能優異，適用于對耐久性要求嚴格的電子產品;

應用局限：該工藝成本高昂，且硬金的可焊性較差;在金手指設計中，需額外規劃導電走線，增加了 PCB 設計復雜度。

松盛光電激光錫焊針對電鍍鎳金涂層的高反射率特性，優化激光波長與光路設計，采用 915nm 半導體激光搭配專用光學鏡片，有效提升能量吸收率，確保在不損傷金層的前提下實現高效焊接。

八、PCB 表面處理工藝選擇指南

PCB 表面處理工藝的選擇直接影響產品良率、生產成本與性能表現。工程實踐中，可從以下維度綜合考量：

焊盤平整度需求：對于 BGA、μBGA 等高密度封裝器件，優先選擇 ENIG、ENEPIG 或 OSP 等薄且均勻的涂層，確保焊接精度;

可焊性與潤濕性：以焊接良率為核心時，推薦 Im-Sn、HASL 等天然可焊性?xún)?yōu)異的工藝，或通過助焊劑匹配優化 OSP 的焊接表現;

焊接次數限制：需多次返工的場景應避免 OSP，轉而采用 ENIG、ENEPIG 等耐反復焊接的涂層，或選擇沉金 + OSP 的復合工藝;

環保合規要求：遵循 RoHS 標準時，可選用 ENIG、Im-Sn、Im-Ag、OSP 等無鉛工藝;

特殊工藝需求：涉及金線 / 鋁線鍵合時，僅 ENIG、ENEPIG、軟電解金可滿足鍵合強度要求;需 ICT 測試的 PCB 宜采用鍍金(硬金)提升接觸可靠性，而 FCT 測試則更適配 OSP 的低殘留特性;

成本與保質期平衡：對成本敏感的消費級產品可選擇 OSP、HASL，長期儲存需求則優先考慮 ENIG、HASL 等長保質期工藝。

九、松盛光電激光錫焊：適配多元涂層的焊接利器

面對不同PCB焊盤涂層的特性與需求，松盛光電激光錫焊憑借先進技術，為各類涂層的激光焊錫提供了可靠解決方案。

　(一)技術優勢

1. 高精度定位：搭載500萬像素CCD相機與先進圖像處理算法，定位精度達±0.15mm，可精準匹配不同涂層焊盤的微小尺寸與精細間距，即使面對OSP涂層的超薄銅表面或Im-Sn的蜂窩狀結構，也能實現精準焊接;

2. 精準能量控制：支持激光功率60 - 150W(半導體)/200W(光纖)可調，配合PID閉環控制系統，可根據ENIG Ni(P)/Au的熱敏感特性、Im-Sn的快速潤濕性等，精確調節激光能量與脈沖參數，將熱影響區控制在最小范圍，避免對涂層與PCB造成損傷;

3. 高效錫球輸送：自主研發的真空負壓錫球輸送系統，可穩定輸送0.15 - 1.5mm不同直徑錫球，輸送誤差≤±0.01mm，適配Im-Ag、OSP等不同涂層對焊點大小與形狀的要求;

4. 智能化控制：內置多種焊接工藝參數庫，可快速調用針對不同涂層的優化參數，如針對ENIG Ni(P)/Au的防“金脆”參數、Im-Sn的防IMC過度生長參數等，同時支持客戶自定義編程，滿足個性化焊接需求。

(二)應用案例

在某高端智能穿戴設備PCB焊接項目中，客戶采用ENIG Ni(P)/Au鍍層，要求焊點在高頻信號傳輸下保持穩定。松盛光電激光錫焊通過精準控制激光能量與焊接時間，避免Au過度溶入釬料，有效解決了高頻阻抗問題，產品良品率達99.6%;在另一消費級電子產品項目中，針對Im-Sn鍍層，設備優化了錫球輸送與激光加熱參數，在保證焊接效率的同時，抑制了IMC生長，延長了產品使用壽命。

十、結語

PCB焊盤涂層的選擇與激光焊錫工藝的匹配是精密電子制造的核心課題。從傳統HASL到高端ENEPIG，每種涂層均有其獨特的應用場景與技術挑戰。松盛光電激光錫焊以創新技術為橋梁，打破涂層特性限制，為電子制造企業提供兼具可靠性與靈活性的焊接解決方案。未來，隨著電子產品向小型化、高集成化發展，松盛光電激光錫焊將持續深耕焊接技術創新，助力行業攻克更多工藝難題，推動電子制造邁向更高精度與效率。
