激光錫焊在芯片組集成電路適配器插針焊接中的應用

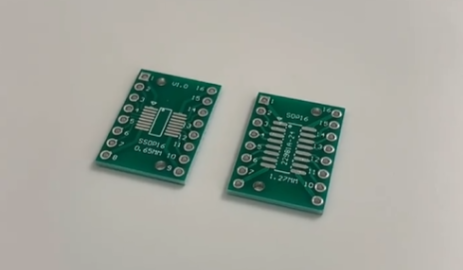

在電子制造產業蓬勃發展的當下，芯片作為核心元件，其制造與測試環節的技術精度和效率，直接影響著整個行業的進步步伐。其中，8*6毫米芯片組集成電路適配器，作為對IC芯片進行燒寫、測試的關鍵載體，其插針焊接質量至關重要。松盛光電激光錫焊憑借前沿技術和卓越性能，在這一領域開辟出全新路徑，為相關生產難題提供了高效解決方案。

一、行業現狀與挑戰

(一)芯片制造與測試需求增長

隨著5G通信、人工智能、物聯網等前沿技術的迅猛發展，對芯片性能和集成度的要求持續攀升。8*6毫米芯片組因尺寸小巧、功能強大，在各類智能設備中廣泛應用。據市場研究機構數據顯示，過去兩年內，全球范圍內對8*6毫米芯片組的年需求量以超過20%的速度增長。與此同時，芯片燒寫和測試環節的重要性日益凸顯，對集成電路適配器的質量和產能提出了更高要求。

(二)傳統焊接技術的困境

傳統焊接方法，如烙鐵焊和波峰焊，在面對8*6毫米芯片組集成電路適配器插針焊接時，弊端重重。烙鐵焊依賴人工操作，不僅效率低下，每小時焊接數量?jī)H為30 - 50個插針，而且由于人工施力和熱量控制的差異，極易造成虛焊、短路等問題，焊接不良率高達15% - 20%。波峰焊雖能實現一定程度的自動化，但熱沖擊過大，容易損壞芯片組及適配器的精細結構，且對微小間距插針(通常間距在0.3 - 0.5毫米)的焊接精度難以保證，導致適配性差，廢品率居高不下。這些問題嚴重制約了芯片制造與測試環節的生產效率和產品質量。

二、松盛光電激光錫焊技術優勢

(一)超精密視覺定位系統

松盛光電激光錫焊配備了先進的超精密視覺定位系統，采用高分辨率CCD相機與智能圖像識別算法。針對8*6毫米芯片組集成電路適配器插針的微小尺寸和復雜布局，該系統能夠快速、精準地識別插針位置，定位精度可達±0.05mm，遠超行業平均水平。在實際焊接過程中，系統每秒可進行10 - 15次定位數據采集與更新，確保錫球準確無誤地落于插針之上，極大提高了焊接的準確性和一致性，有效降低了因定位偏差導致的焊接缺陷概率。

(二)穩定精準的激光能量控制

穩定且精準的激光能量輸出是確保焊接質量的關鍵。松盛光電激光錫焊采用自主研發的激光發生器與能量調控技術，激光能量穩定度可達±0.5%。在焊接8*6毫米芯片組適配器插針時，可根據插針材質(常見為銅合金或鋁合金)、錫球規格(一般為0.2 - 0.3毫米直徑)以及焊接工藝要求，精確調節激光功率(范圍在60 - 120W)和脈沖寬度(0.2 - 1.0ms)。例如，對于銅合金插針，采用80W功率、0.5ms脈沖寬度的激光參數組合，能實現錫球瞬間熔融并與插針形成牢固的冶金結合，同時將熱影響區控制在極小范圍，避免對芯片組及適配器造成熱損傷。

(三)高效智能錫球輸送系統

為實現快速、穩定的錫球焊接，松盛光電激光錫焊設計了一套高效智能錫球輸送系統。該系統融合真空吸附與高速氣動噴射技術，可將錫球以每秒?3 個的速度精準輸送至焊接位置，相比傳統輸送方式效率提升了2 - 3倍。系統還具備實時錫球檢測與反饋功能，通過高精度傳感器監測錫球輸送狀態，一旦出現錫球堵塞、缺失等異常情況，能在0.1秒內自動報警并暫停焊接過程，同時啟動自動清理或補充錫球程序，確保焊接過程的連續性和穩定性，有效減少了因錫球輸送問題導致的生產中斷。

(四)全流程智能化控制系統

松盛光電激光錫焊搭載了功能強大的全流程智能化控制系統。操作人員可通過簡潔直觀的人機界面，輕松設置焊接參數，如激光能量、焊接時間、錫球輸送頻率等，系統支持多種參數預設方案存儲與一鍵調用，方便不同產品批次的快速切換生產。在焊接過程中，系統實時采集激光功率、溫度、錫球位置等關鍵數據，并運用數據分析算法對焊接質量進行實時評估與反饋調整。例如，當檢測到焊點溫度異常波動時，系統自動微調激光功率和焊接時間，確保焊點質量穩定。此外，系統還具備生產數據記錄與追溯功能，可存儲長達一年的生產數據，便于質量管控與工藝優化。

三、應用案例深度剖析

(一)案例背景

某專注于芯片測試設備研發制造的企業，在為客戶提供8*6毫米芯片組測試服務時，因現有焊接工藝無法滿足日益增長的訂單需求，面臨生產效率低下、產品質量不穩定等問題。該企業原采用烙鐵焊接工藝，不僅每日產能僅為500 - 600個適配器，而且產品不良率高達18%，嚴重影響了企業的經濟效益和市場聲譽。為突破發展瓶頸，企業決定引入先進的激光焊接技術，并對市場上多家設備供應商進行了深入調研與對比。

(二)解決方案實施

1. 設備定制化適配：松盛光電技術團隊深入該企業生產現場，詳細了解8*6毫米芯片組集成電路適配器的結構特點、焊接要求以及生產流程。根據調研結果，對激光錫球焊標準機進行定制化改造，優化了視覺定位系統的算法，使其更精準識別該型號適配器插針;調整了激光光路與聚焦系統，確保激光能量精確作用于插針焊接部位;同時，對設備軟件進行二次開發，實現與企業現有生產管理系統的數據對接，便于生產數據的實時監控與管理。

2. 工藝參數優化：松盛光電技術人員通過大量實驗，結合8*6毫米芯片組適配器插針的材料特性和焊接質量標準，為該企業制定了專屬的焊接工藝參數。在激光功率方面，經多次測試確定為90W，既能保證錫球充分熔融，又能將熱影響控制在安全范圍內;焊接時間設定為0.4秒，使錫球與插針實現良好的冶金結合;錫球直徑選用0.25毫米，與插針尺寸匹配度最佳;錫球輸送頻率調整為每秒6個，在保證焊接質量的前提下，最大化提升生產效率。

3. 人員培訓與技術支持：設備安裝調試完成后，松盛光電為該企業的操作人員、技術人員和維護人員提供了全方位的培訓服務。培訓內容涵蓋設備操作、工藝參數調整、日常維護保養以及常見故障排除等方面。培訓方式包括理論講解、現場實操演示和模擬故障處理演練等，確保企業人員熟練掌握設備使用技能。此外，松盛光電建立了724小時技術支持響應機制，通過遠程監控、在線指導和現場服務等多種方式，及時解決企業在設備使用過程中遇到的各類問題。

(三)應用效果評估

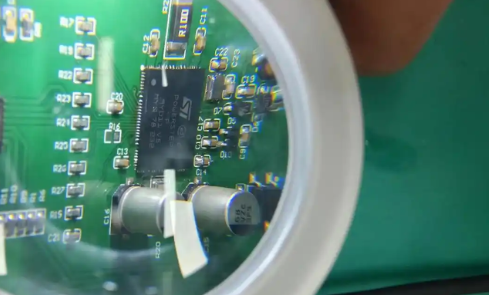

1. 焊接質量飛躍提升：引入松盛光電激光錫焊后，該企業8*6毫米芯片組集成電路適配器的焊接質量實現了質的飛躍。經專業檢測設備檢測，焊點飽滿度均達到98%以上，無虛焊、短路等缺陷，焊接強度提升了30% - 40%。產品不良率從原來的18%驟降至1%以內，極大提高了產品的可靠性和穩定性，有效降低了售后維修成本，提升了企業產品的市場競爭力。

2. 生產效率顯著提高：得益于設備的高效焊接速度和智能化操作，該企業的生產效率得到了極大提升。單臺設備每日可完成2500 - 3000個適配器的焊接任務，相比傳統烙鐵焊接工藝，產能提升了4 - 5倍。同時，設備的自動化程度高，減少了人工干預，降低了勞動強度，使企業能夠?qū)⑷肆Y源更合理地分配到其他關鍵生產環節，進一步優化了生產流程。

3. 成本效益顯著增強：隨著焊接質量的提升和生產效率的提高，企業的綜合成本得到了有效控制。一方面，產品不良率的降低減少了原材料浪費和返工成本，據統計，每月可節約原材料成本約30% - 40%;另一方面，生產效率的提升使得單位產品的設備折舊、能耗等成本大幅降低。此外，由于產品質量可靠，企業贏得了更多客戶訂單，銷售收入實現了顯著增長，綜合計算，企業在引入設備后的半年內，凈利潤提升了60% - 70%。

四、結語

松盛光電激光錫焊在8*6毫米芯片組集成電路適配器插針焊接應用中，憑借其卓越的技術優勢和專業的解決方案，成功助力企業解決了焊接質量和生產效率難題，實現了經濟效益和市場競爭力的雙提升。隨著激光焊接技術在芯片制造與測試領域的不斷創新發展，松盛光電將繼續發揮技術引領作用，為行業提供更先進、更高效、更可靠的焊接設備與解決方案。如果您在芯片焊接領域正面臨挑戰，松盛光電愿與您攜手，共同探索創新之路。
