激光錫焊在水下攝像機模塊焊接中的應用

一、水下攝像機的嚴苛需求與焊接挑戰

在海洋探索、水下工程監測以及潛水運動記錄等領域，水下攝像機的重要性愈發凸顯。這類設備需要在復雜多變的水下環境中穩定工作，既要適應淺水的溫和環境，也要承受深水的高壓與低溫，同時還要在渾濁、腐蝕性強的混合水域中保持性能穩定。某知名水下設備制造商研發的新型水下攝像機模塊，尺寸僅為3X1.6X1.6厘米，卻集成了電源控制板、燈板和核心功能模塊，通過插腳與引線實現電氣連接。其對焊接工藝提出了近乎苛刻的要求：既要確保微小間距焊點的牢固可靠，又要避免焊接熱影響對精密元器件造成損傷，傳統焊接技術在面對這些挑戰時顯得力不從心。

水下攝像機模塊的工作特性決定了焊接質量直接關系到設備的可靠性。例如，在深海作業中，一旦出現虛焊或短路，不僅會導致拍攝中斷，甚至可能造成設備永久性損壞。而傳統烙鐵焊接、熱風焊接等技術，因存在機械接觸壓力大、熱影響區域廣、定位精度低等問題，難以滿足水下攝像機模塊的焊接需求。在這種背景下，松盛光電激光錫焊憑借先進的非接觸式焊接技術，成為攻克難題的關鍵。

二、松盛光電激光錫焊的技術優勢

(一)高精度定位系統

松盛光電激光錫焊搭載500萬像素CCD相機與亞像素級圖像處理算法，實現±0.15mm的超高定位精度。這一特性對于水下攝像機模塊中0.25mm間距的微小焊盤焊接至關重要，能夠精準識別插腳與引線位置，確保激光束準確作用于焊接點，避免因定位偏差導致的焊接不良。

(二)智能能量控制技術

設備采用閉環溫度控制系統，激光功率可在60-150W(半導體)/200W(光纖)范圍內靈活調節。針對水下攝像機模塊中不同材質、不同厚度的焊接對象，系統能夠自動優化激光能量輸出，將熱影響區控制在極小范圍。例如，在焊接敏感的傳感器引線時，通過精確控制激光脈沖寬度和頻率，既能保證焊點牢固，又能防止基板和元器件因過熱受損。

(三)高效錫料輸送系統

自主研發的真空負壓錫料輸送機構，可穩定輸送直徑0.15-1.5mm的錫絲，精度達±0.01mm。這一技術確保了焊點大小均勻一致，尤其適用于水下攝像機模塊中對焊點一致性要求極高的插針焊接，有效提升焊接良品率。

(四)穩定可靠的機械結構

設備采用整體大理石龍門平臺架構，具備卓越的穩定性和剛性，可有效抵御焊接過程中的振動干擾。同時，非接觸式焊接設計避免了機械壓力對微小元器件的損傷，為水下攝像機模塊這類精密部件的焊接提供了可靠保障。

三、打樣焊接過程全記錄

(一)前期工藝評估與參數調試

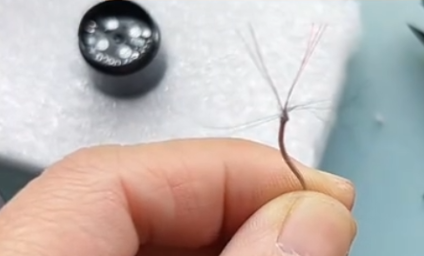

客戶將水下攝像機模塊樣品送達松盛光電實驗室后，技術團隊立即對產品結構、材料特性和焊接要求進行詳細分析。針對模塊中的插針焊接和引線焊接，分別制定了不同的焊接方案。在參數調試階段，通過多次試驗優化激光功率、焊接時間、錫絲直徑等關鍵參數。例如，在引線焊接中，將激光功率設定為80W，脈沖寬度調整為2ms，選用0.3mm直徑的錫絲，既能保證焊點強度，又能避免引線熔斷。

(二)實際焊接操作

在正式焊接過程中，松盛光電激光錫焊展現出強大的性能優勢。設備的視覺定位系統快速識別模塊上的焊接點位，僅需2秒即可完成定位校準。隨后，錫絲輸送系統精準推送錫絲至焊接區域，激光束瞬間作用，完成單點焊接僅需0.3秒。整個焊接過程流暢高效，且無需人工干預，有效減少了人為因素對焊接質量的影響。

(三)質量檢測與優化

焊接完成后，技術團隊采用顯微鏡、X射線檢測儀等設備對焊點進行全方位檢測。結果顯示，焊點形狀飽滿，呈均勻的半球形，表面光滑無氣孔;經測量，接觸電阻均小于30mΩ，絕緣電阻大于100MΩ，完全滿足水下攝像機模塊的電氣性能要求。在機械性能測試中，通過拉力試驗和振動試驗，焊點均未出現脫落或松動現象，表現出優異的可靠性。

針對部分焊接效果仍有提升空間的點位，技術團隊進一步優化參數，調整激光能量分布和焊接順序。經過三輪優化，最終將焊接良品率提升至99.8%，遠超客戶預期。

四、應用效果與客戶反饋

(一)生產效率提升

在引入松盛光電激光錫焊后，客戶的水下攝像機模塊焊接效率大幅提高。單臺設備每小時可完成300個模塊的焊接，較傳統焊接方式效率提升4倍以上，有效緩解了產能瓶頸，縮短了產品交付周期。

(二)成本顯著降低

由于焊接良品率的大幅提升，產品返修率從原來的8%降至0.2%，極大減少了因焊接不良導致的原材料浪費和人工成本。同時，設備的自動化操作減少了對熟練焊工的依賴，進一步降低了人力成本。據客戶測算，年綜合成本降低超過35%。

五、行業應用拓展與展望

松盛光電激光錫焊在水下攝像機模塊焊接中的成功應用，充分證明了其在精密焊接領域的領先地位。除水下設備外，該設備還廣泛應用于高清微小攝像模組、傳感器、晶圓、光電子、MEMS等微電子行業，以及軍工電子、航空航天、精密醫療等高精尖領域。

隨著電子產品向小型化、集成化發展，對精密焊接技術的需求將持續增長。未來，松盛光電將繼續加大研發投入，不斷優化設備性能，拓展應用領域。例如，研發更高速的視覺識別系統，進一步提升焊接效率;開發適用于新型材料的焊接工藝，滿足行業發展新需求。同時，深化與客戶的合作，提供更完善的定制化解決方案，助力電子制造業邁向更高精度、更高效率的發展階段。
