激光錫焊在介入、植入醫療行業的應用
介入、植入類醫療器械具備微型化、體內服役、熱敏元件多、生物相容性嚴苛的特點，傳統烙鐵焊、熱壓焊存在熱損傷大、助焊劑殘留、定位精度不足等短板。激光錫焊(激光錫球焊、激光送絲焊、激光錫膏焊接)依靠非接觸局部加熱、微米級定位、可實現無助焊劑焊接，成為該領域核心精密互聯工藝。
一、核心技術優勢
極低熱影響：短脈沖激光瞬時熔化焊料，熱影響區可控制在 0.05mm2 以內，周邊熱敏元件溫升控制在 30℃以內，保護鎳鈦記憶合金相變特性、酶電極、MEMS 傳感器等易損部件，避免器件性能漂移、基材力學性能劣化。
超高焊接精度：視覺定位配合伺服系統，定位精度可達 ±0.15mm，可使用 0.15mm 微小錫球，適配 0.1?0.3mm 微型焊盤，適配導絲、微型電極等亞毫米級結構焊接，無機械接觸應力，不會壓傷柔性線材與薄壁零件。
醫療級潔凈焊接：氮?dú)獗Ｗo(hù)環境下實現無助焊劑焊接，無殘留、無飛濺，滿足 ISO 10993 生物相容性、ISO13485 生產規范，規避助焊劑殘留引發人體炎癥、腐蝕電路的風險;焊點致密，抗體液腐蝕，滿足 5?10 年體內長期服役要求。
自動化可追溯：可對接 GMP 潔凈車間，參數可存儲，支持 MES 生產追溯，適合小試樣研發到大批量量產，良品率可達 99.7% 以上。
二、介入醫療器械典型應用
介入器械主要指血管、腔道微創手術器械，以各類導絲、導管、介入傳感器為主。

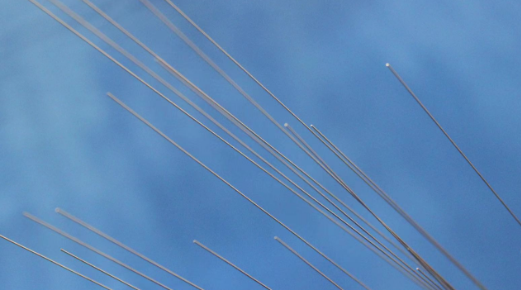

醫療導絲焊接
鎳鈦合金 / 不銹鋼導絲與連接件異種金屬焊接，避免記憶合金相變失效;
彈簧導絲頭部封端焊點，焊點圓潤，防止劃傷血管內壁;
導絲集成傳感器信號線焊接：溫度、壓力、血流傳感器極細導線與導絲基體互聯，保護傳感芯片不受熱損傷;
導絲尾端焊帽、同軸信號線焊點，保證抗拉強度與信號傳輸穩定。
介入導管組件 導管內置微型電極、壓力傳感單元、極細同軸線、FPC 柔性電路的焊接;導管內部微小空間，激光定點加熱，不灼傷高分子導管基材。
手術機器人微創執行端 微型驅動線圈、微型傳感器、細導線的精密互聯，焊點體積小，滿足器械小型化需求。
三、植入式醫療器械典型應用
植入設備長期置于人體內部，對密封性、抗腐蝕、生物安全性要求最高。
心臟起搏器、神經刺激器 內部信號芯片、微型鋰電池極耳、饋通引腳焊接;外殼饋通位置激光填縫錫焊，實現氦檢級氣密密封，阻擋體液滲入電路;無助焊劑焊接，杜絕體內析出有害物質。
植入式血糖、壓力傳感器 0.1mm 級別電極引線與微型 PCB 焊盤互聯，保護酶電極等熱敏敏感單元，保證檢測精度不受焊接影響;焊點抗體液腐蝕，長期植入穩定可靠。
人工耳蝸、植入助聽器 麥克風、信號處理芯片、植入電極引線焊接，焊點微小潔凈，防止腔體內部污染，保障聲音信號穩定傳輸。
植入式胰島素泵 內部電路、微型電磁閥、傳感組件互聯，焊點抗振動、抗疲勞，適配體內長期工作環境。
四、行業關鍵工藝難點與對策
異種金屬焊接：鎳鈦合金、不銹鋼、銅合金、鍍金引腳組合，易生成脆性金屬間化合物。對策：選用適配醫用焊料，脈沖能量分段控制，氮?dú)獗Ｗo(hù)，控制熔池冷卻速率，優化 IMC 金屬間化合物層厚度。
熱敏器件保護：酶傳感器、壓電元件耐溫極低。對策：閉環實時溫控系統，短脈沖、低能量分段加熱，嚴格限制熱擴散范圍。
潔凈與生物兼容：禁止助焊劑殘留。對策：高純度錫球，氮?dú)獗Ｗo(hù)艙，氧含量控制 10ppm 以下;焊接后做細胞毒性、生物相容性驗證，設備腔體采用 316L 不銹鋼，適配潔凈車間生產。
焊點可靠性：體內循環受力、體液腐蝕。對策：優化脈沖波形減少焊點氣孔空洞;完成拉力、疲勞、鹽霧模擬體液腐蝕測試，滿足植入器械可靠性標準。
五、主流工藝形態
激光錫球焊：醫療介入導絲、微型傳感器最常用，噴射微小錫球，單點精準焊接，一致性高，適合 0.15?0.8mm 微小焊點。
激光送絲焊：焊點尺寸偏大場景，連續送錫絲，適合引線端子、饋通部位填縫焊接。
閉環溫控激光錫焊：搭配紅外測溫實時反饋，精準控制焊點溫度，最大程度保護熱敏醫療元器件，是高端醫療產線優先選型方案。
六、發展趨勢
隨著介入器械向更細、微型化發展(0.5mm 以下導絲、MEMS 植入傳感器)，激光錫焊正向更小光斑、紫外 / 藍光激光、更高潔凈等級、多工位自動化產線方向發展;同時焊料也在開發更高生物安全性的醫用無鉛焊料，適配國產植入、介入醫療器械的產業化升級。
七、松盛光電的核心優勢
閉環恒溫控溫核心技術：搭載同軸紅外測溫與自研 PID 算法，測溫點與焊接點完全重合，溫度波動控制 ±5℃以內，動態調節激光功率，規避熱沖擊，熱敏元件損傷率低，適配介入植入醫療傳感器、鎳鈦合金等易受熱損傷工件，保障焊點浸潤充分，減少虛焊炸錫問題。
四點同軸微米級精密定位：激光、CCD、測溫、指示光四點同軸架構，定位精度可達 ±3μm，最小光斑 20?50μm，可完成 0.15mm 微小焊盤焊接;非接觸式加工，無機械擠壓應力，適配導絲、微型電極等狹小異形醫療構件，視覺自動識別，減少人工校準調試。
醫療潔凈工藝適配能力：支持無助焊劑錫球焊、送絲焊，可配置氮?dú)獗Ｗo(hù)環境，焊點潔凈無殘留，規避助焊劑帶來的腐蝕、炎癥風險，滿足醫療器械生物相容性要求;焊點一致性 RSD<3%，焊點抗拉、抗體液腐蝕性能優異，適配 GMP 潔凈車間生產，工藝參數可存儲，支持生產追溯。
多工藝形態與落地服務：覆蓋激光錫球焊、送絲焊、藍光激光焊接、矩形光斑焊接多種方案，針對醫療介入、植入器械做專項工藝沉淀;擁有大量醫療電子落地案例，可提供設備 + 工藝聯合調試，兼顧研發打樣與大批量量產，單點最高 3 球 / 秒，量產良率可達 99.5% 以上，縮短客戶工藝開發周期。
